Serie DM-1000
DigiMag® DM-1000 Differenzdruck- und Durchflussmessgerät
Das DigiMag® Differenzdruck- und Durchflussmessgerät der Serie DM-1000 misst Luft- und Gasdrücke digital, ähnlich wie das analoge Magnehelic®. Es ist werkseitig kalibriert, zeigt Messwerte über ein gut ablesbares LCD an und passt in den gleichen Ausschnitt wie ein Magnehelic®. Die Bedienung erfolgt über vier Tasten, einschließlich digitaler Null- und Spaneinstellung.
Produktabbildungen
Standardansicht

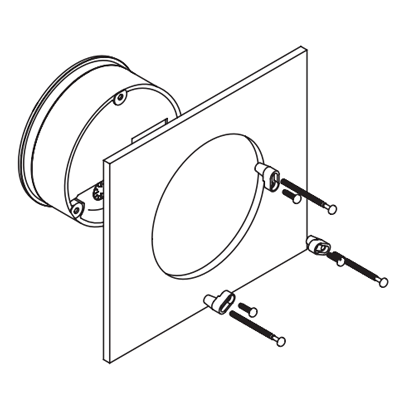

Montage
Vorteile / Eigenschaften
- Schnelle Inbetriebnahme durch feldprogrammierbare Einstellungen
- Nutzbar für Druck, Luftgeschwindigkeit oder Volumenstrom
- Wartungshinweise durch Filter-Schwellwerte
- Benutzerrechteverwaltung über Sicherheitsstufen
- Betrieb über 9–24 VDC oder 9 V Batterie – auch für netzunabhängige Anwendungen
Typische Anwendungen
- Differenzdruckmessung an Filtern
- Lüfterregelung
- Statischer Kanal- oder Gebäudedruck
- Raumdrucküberwachung
Technische Daten
| Messmedium | Luft und nicht brennbare, kompatible Gase |
|---|---|
| Gehäusematerial | Glasfaserverstärkter Kunststoff |
| Genauigkeit | ±1 % FS (±2 % bei ≤ 1 in w.c.) |
| Temperaturbereich | 0 bis 60 °C (kompensiert: 0 bis 50 °C) |
| Langzeitstabilität | ±1 % FS/Jahr |
| Anzeige | 4-stellige LCD-Anzeige (15 mm hoch) |
| Versorgung | 9 V Batterie oder 9–24 VDC |
| Stromaufnahme | max. 5 mA |
| Anschluss | 1/8″ (3 mm) Schlauchanschluss |
| Schutzart | IP66 (NEMA 4X) |
| Gewicht | 535 g |
| Normen | CE-konform |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-286 | Montageflansch für Schalttafeleinbau (4½″) |
| A-300 | Flacher Montagewinkel |
| A-480 | Kunststoff-Druckabgriff |
| A-489 | 4″ gerader Druckabgriff mit Flansch |
