Serie 2-5000
Minihelic® II Differenzdruckmessgerät
Das Minihelic® II der Serie 2-5000 ist ein kompaktes, mechanisches Differenzdruckmessgerät mit hoher Zuverlässigkeit und einem attraktiven Preis-Leistungs-Verhältnis. Es eignet sich ideal für OEM-Anwendungen und den Einsatz in rauen Umgebungen. Trotz seiner kompakten Bauweise bietet es eine klare Skala und ist bis zu einem Gesamtdruck von 2 bar belastbar.
Produktabbildungen
Standardansicht

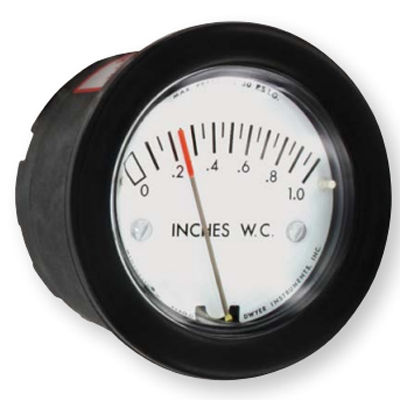

Alternative Ansicht
Vorteile / Eigenschaften
- Genauigkeit ±5 % v. Skalenendwert bei 21 °C
- Kompaktes Design – ideal für beengte Einbausituationen
- Leicht ablesbare, gedruckte Skala und roter Zeiger
- Servicefreundlich: Linse und Rückwand abnehmbar
- Hohe Belastbarkeit: bis 2 bar druckbeständig
- Optional mit Kalibrierzertifikat erhältlich
Typische Anwendungen
- Überdruckanzeige in Räumen
- Filterüberwachung
- Laminar Flow Anwendungen
- Luftstrommessung an Abzügen
- Medizinische Beatmungssysteme
- Luftkühlung in elektronischen Geräten
Technische Daten
| Messmedium | Luft und nicht korrosive Gase |
|---|---|
| Genauigkeit | ±5 % vom Endwert (bei 21 °C) |
| Temperaturbereich | -6,7 °C bis +49 °C |
| Max. Betriebsdruck | 2,07 bar (30 psig) |
| Gehäuse | Glasfaserverstärktes Nylon, Linse: Polycarbonat |
| Prozessanschlüsse | Stecknippel für 5 mm Schlauch oder optional 1/8″ NPT |
| Gewicht | ca. 170 g |
| Schutzart | IP54 |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-302F-A | Edelstahl-Druckspitze mit Flansch (für 3/16″ ID Schlauch) |
| A-434 | Tragbares Zubehörset |
| A-480 | Kunststoff-Druckspitze |
| A-489 | 4″ Druckspitze mit Flansch |
| A-497 | Montagewinkel für Wandaufbau |
| A-609 | Luftfilter-Kit |
