Serie Mark II

Mark II Flüssigkeitsmanometer

Die Mark II Manometer sind Flüssigkeitsmanometer für Unter-, Über- und Differenzdruckmessungen. Sie bestehen aus robustem Kunststoff und sind mit geneigten oder geneigt-vertikalen Skalen erhältlich. Modell 25 ist ideal für allgemeine Anwendungen, Modell 40 eignet sich besonders für Luftgeschwindigkeit und Filterüberwachung. Beide Modelle sind stationär oder mobil einsetzbar.

Produktabbildungen

Standardansicht

Alternative Ansicht

Vorteile / Eigenschaften

Hohe Auflösung bei kleinen Drücken dank geneigter Skala
Linear kalibrierte Skala bei Modell 40 für konstante Ablesbarkeit
Integrierte Libelle und Nullabgleich (modellabhängig)
Inklusive Messflüssigkeit, Schlauchmaterial und Montageset

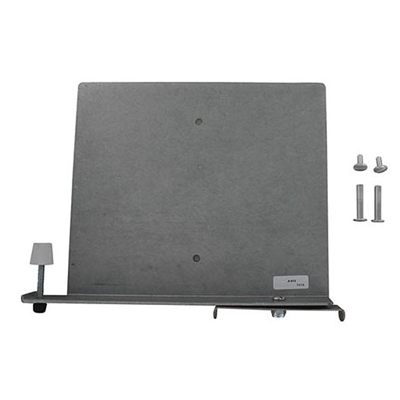

Optional mit verstellbarem Aufsteller (z. B. A-612)

Typische Anwendungen

Luftgeschwindigkeitsmessung
Filterüberwachung
Drucküberwachung in Lackierkabinen
Schulung und Ausbildung (Labore)

Technische Daten

Skalentyp	Geneigt / geneigt-vertikal (modellabhängig)
Genauigkeit	±3 % vom Skalenendwert
Betriebstemperatur	-30 bis +65 °C
Druckgrenze	10–15 psi (70–100 kPa)
Anschluss	Schlauchanschluss, 5 mm Innendurchmesser
Gewicht	ca. 472–558 g (modellabhängig)
Messflüssigkeit	Rot (0,826) oder Blau (1,91)
Zulassung	RoHS-konform
