Serie 250-AF
Schrägrohrmanometer zur Luftfilterüberwachung
Die Schrägrohrmanometer der Serie 250-AF bestehen aus massivem, präzisionsgefrästem Acrylmaterial und ermöglichen hochgenaue Messungen bei gleichzeitig robuster Bauweise. Sie eignen sich hervorragend zur Überwachung von Luftfiltern. Die verchromte Spiegelskala verhindert Ablesefehler, integrierte Sicherheitsfallen schützen vor Flüssigkeitsverlust bei Druckstößen. Eine integrierte Libelle unterstützt den waagerechten Einbau.
Produktabbildungen
Standardansicht

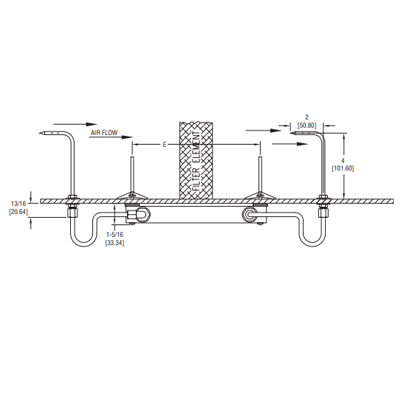

Schematische Ansicht
Vorteile / Eigenschaften
- Hohe Genauigkeit: ±1 % vom Skalenendwert
- Spiegelskala zur parallaxfreien Ablesung
- Kein Kalibrierbedarf – keine beweglichen Teile
- Sicherheitsfallen gegen Flüssigkeitsverlust bei Druckstößen
- Integrierte Libelle, überdruckfest
- Farbmarkierungen für Filterwechsel
Typische Anwendungen
- Luftfilterüberwachung
- HLK-Installationen mit statischem Differenzdruck
- Anlagen mit geringen Druckdifferenzen
- Reinräume
Technische Daten
| Messbereich | z. B. 0–1.0″ w.c. (modellabhängig) |
|---|---|
| Genauigkeit | ±1 % vom Skalenendwert |
| Skalenlänge | 5½″ bis 8″ geneigt (modellabhängig) |
| Material | Acryl (Gehäuse), Messing, verchromte Skala |
| Temperaturbereich | -28 bis +65 °C |
| Druckgrenze | 2 PSI (0,14 bar) |
| Montageausrichtung | Waagerecht (Libelle integriert) |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-310B | 3-Wege-Entlüftungsventil, 1/8″ NPT auf 1/4″ Rohr, 10 psi Druckfestigkeit |
| A-317 | Anschlussstück, 1/8″ Innengewinde für Einbau in 3/4″ Öffnung (Serie 250-AF) |
