Serie TSWB
Digitaler Temperatur- und Wasserstandsschalter
Der digitale Schalter der Serie TSWB bietet eine umfassende Steuerung für Außenholzkessel und ähnliche Heizsysteme. Mit zwei einstellbaren Temperaturgrenzwerten und einem Alarmausgang für niedrigen Wasserstand eignet sich das Gerät ideal für Anwendungen mit hoher Betriebssicherheit.
Produktabbildungen
Standardansicht

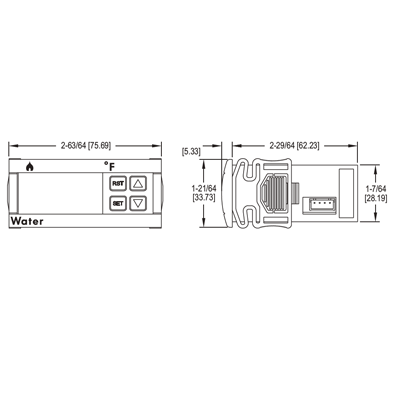

Abmessungen
Vorteile / Eigenschaften
- Drei Ausgänge für Hochtemperatur, Niedertemperatur oder Eingangsalarm
- Leitfähigkeitsfühler für Wasserstandskontrolle
- Konfigurationstaste zur schnellen Einstellung
Typische Anwendungen
- Holz- oder Pelletkessel
Technische Daten
| Temperaturbereich | PTC: -50 bis 150 °C, NTC: -50 bis 110 °C |
|---|---|
| Temperaturfühler-Eingang | PTC (1000 Ω @ 25 °C), NTC (10 kΩ @ 25 °C) |
| Wasserstand-Fühler | Leitfähigkeitssensor, 12 VAC, Empfindlichkeit: 100 kΩ |
| Ausgänge | R1: SPST NO 5A @ 250 VAC, R2: SPST NC 5A @ 250 VAC, R3: SPDT 16A @ 240 VAC |
| Leistungsaufnahme | 4 VA (230V/115V), 1,5 VA (24V/12V) |
| Versorgungsspannung | 115 VAC, 230 VAC, 24 VAC/DC, 12 VAC/DC (je ±10%) |
| Genauigkeit | > 1% vom Endwert |
| Anzeige | 3-stellige rote LED, Ziffernhöhe ½" |
| Auflösung | 1 ° |
| Speicher | Nichtflüchtiger Speicher |
| Betriebstemperatur | -30 bis 70 °C |
| Lagertemperatur | -30 bis 80 °C |
| Schutzart Front | IP64 |
| Zulassungen | CE, cURus |
