Serie DFS2
Frostschutzschalter
Der Frostschutzschalter der Serie DFS2 schützt Kühlregister in Lüftungsanlagen, indem er Frostbildung verhindert. Das thermostatgesteuerte Kapillarsystem erkennt Temperaturabfälle unterhalb eines festen Sicherheitswerts und unterbricht bei Bedarf den Betrieb, z. B. durch Abschalten des Ventilators. Es sind Modelle mit automatischem oder manuellem Reset verfügbar.
Produktabbildungen
Standardansicht

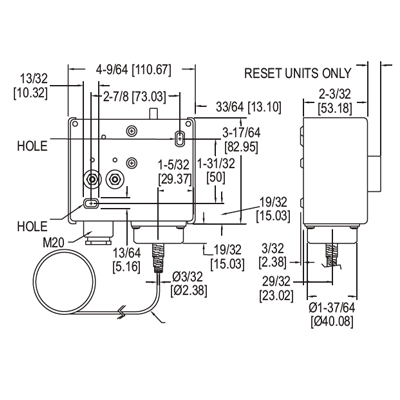

Abmessungen
Vorteile / Eigenschaften
- Kapillarrohr mit dampfgefülltem Medium
- Federbelasteter Schutz an der Kapillar-Balg-Verbindung
- Sicherheitsverriegelung am Einstellpunkt
- Einfache Installation und Verdrahtung
- Modelle mit automatischem oder manuellem Reset
Typische Anwendungen
- HLK-Anlagen
- Wärmetauscher und Kühlregister
Technische Daten
| Fühler | Dampfgefülltes Kapillarrohr |
|---|---|
| Betriebstemperatur | -10 °C bis 12 °C |
| Lagerungstemperatur | -10 °C bis 70 °C |
| Kapillar-Überlastgrenze | Max. 200 °C (60 Min.) |
| Luftfeuchte | 0–95 % r.F., nicht kondensierend |
| Gehäuse | Stahlblech verzinkt, Deckel aus ABS |
| Schutzart | NEMA 1 (IP40) |
| Kapillarmaterial | Kupfer |
| Kabeleinführung | 1 × M20-Klemmverschraubung |
| Reset | Automatisch oder manuell |
| Niedrigstwert-Einstellpunkt | Werksseitig: 4 °C, verstellbar |
| Leitungsanschluss | Klemmen mit Drahtklemmschrauben |
| Leitungsquerschnitt | Max. 14 AWG |
| Schaltleistung | 24–250 VAC, 15(8) A |
| Schaltkontakte | Zwei NO/NC/COM pro Einheit |
| Hysterese | 1 °C (fest) |
| Gewicht | 0,7 kg |
| Zulassungen | CE |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-DFS2-C | Befestigungsclips für Kapillare (6 Stück) |
