Serie 7035N
Temperaturschalter mit Kapillare und Bourdon-Rohr
Die Serie 7035N ist ein robuster mechanischer Temperaturschalter, der ein Bourdon-Rohr für eine hohe Empfindlichkeit und lange Lebensdauer nutzt. Das Gerät eignet sich ideal für die mechanische Temperaturüberwachung in industriellen Prozessen. Es bietet eine verstellbare Hysterese sowie eine deutlich sichtbare Skala in °F und °C.
Produktabbildungen
Standardansicht

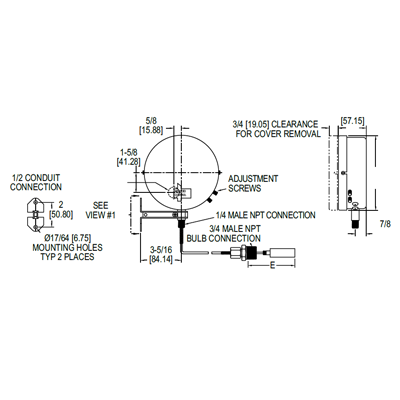

Abmessungen
Vorteile / Eigenschaften
- Verstellbare Hysterese
- Keine Umwelteinflüsse durch Umgebungstemperatur
- Deutlich ablesbare Skala in °F und °C
- Sichtbare An-/Aus-Anzeige
Typische Anwendungen
- Mechanische Prozess-Temperaturüberwachung
Technische Daten
| Medium | Kompatible Flüssigkeiten oder Gase |
|---|---|
| Wetted Parts | Fühlerspitze und Anschluss: Edelstahl 304 |
| Temperaturgrenzen | Prozess: laut Modell; Umgebung: bis 82 °C |
| Druckgrenze | 300 psi (20,6 bar) |
| Gehäuseklassifizierung | Standard: allgemein; optional: wetterfest oder explosionsgeschützt |
| Wiederholgenauigkeit | ±1 % FS |
| Schaltertyp | SPDT-Schnappschalter (optional: DPDT oder Quecksilberschalter) |
| Elektrische Leistung | 10 A bei 120/240/480 VAC |
| Elektrischer Anschluss | Schraubklemmen |
| Leitungseinführung | 7/8" Öffnung für 1/2" Leitungseinführung |
| Prozessanschluss | 3/4" NPT Außengewinde |
| Setpoint-Einstellung | Externe Drehknöpfe für Schaltpunkt und Rückstellung |
| Hysterese | Verstellbar (modellabhängig), optional mit fester Hysterese |
| Kapillarlänge | 1,8 m (Standard) |
| Anzeige | Skala in °F und °C |
| Gewicht | 2,3 kg |
