Serie BTT
Temperaturtransmitter für HLK-Anwendungen
Die Serie BTT bietet robuste Temperaturtransmitter mit Strom- oder Spannungsausgang für den Einsatz in HLK-Systemen. Modelle für Kanalmontage, Tauchmessung und Außenluft sind verfügbar. Die Transmitter sind in NEMA 4X-Gehäusen untergebracht und für anspruchsvolle Umgebungen konzipiert. Für flüssige Medien sind Thermowells erforderlich.
Produktabbildungen
Standardansicht

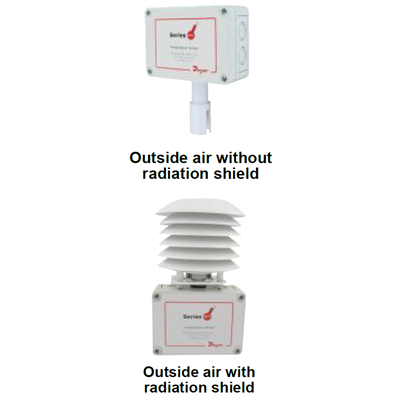

Außen- und Strahlungsschutz
Vorteile / Eigenschaften
- Erhältlich als Kanal-, Tauch- und Außenluftversion
- Optionaler Strahlungsschutz für Außenmontage
- Transmitterausgang ermöglicht lange Leitungslängen
Typische Anwendungen
- Temperaturüberwachung in der Gebäudeautomation
Technische Daten
| Temperatursensor | Pt1000 RTD |
|---|---|
| Messbereich | -40 bis 60 °C |
| Temperaturgrenzen | -40 bis 150 °C |
| Genauigkeit | ±0,5 °C @ 25 °C |
| Temperaturdrift | ±0,01 %/°C |
| Ansprechzeit | 100 ms |
| Benetzte Materialien | Edelstahl 304 (Fühler), Polycarbonat (Gehäuse) |
| Prozessanschluss | ½" NPS (nur Tauchmodelle) |
| Elektrischer Anschluss | Abnehmbarer Klemmenblock, Durchführung für Leitung |
| Leitungseinführung | ½" NPT |
| Fühlerlängen | 2,5 bis 18 Zoll (modellabhängig) |
| Versorgungsspannung | 13–36 VDC (Strom), 13–36 VDC oder 16–28 VAC (Spannung) |
| Ausgangssignal | 4–20 mA oder 0–10 VDC (modellabhängig) |
| Schutzart | NEMA 4X (IP66) |
| Gewicht | 145 g (Kanal/Tauch), 238 g (Außenluft ohne Schild), 663 g (mit Schild) |
| Zulassungen | CE |
Zubehör
| Modell | Beschreibung |
|---|---|
| TE-TNS-N253N-00 bis TE-TNS-N183N-00 | Thermowells aus Edelstahl 304 mit ½″ NPSM / NPT in verschiedenen Längen (2,5″ bis 18″) |
