Serie TTW
Wettergeschützter Temperaturtransmitter zur Tauchmontage
Die Serie TTW kombiniert einen robusten Pt100 RTD-Temperatursensor mit einem werkseitig vormontierten Transmitter in einem wettergeschützten Aluminiumgehäuse (IP66). Das Ausgangssignal ist werkseitig voreingestellt, kann aber über USB konfiguriert werden. Ideal für Tauchmessungen in HLK-Systemen.
Produktabbildungen
Standardansicht

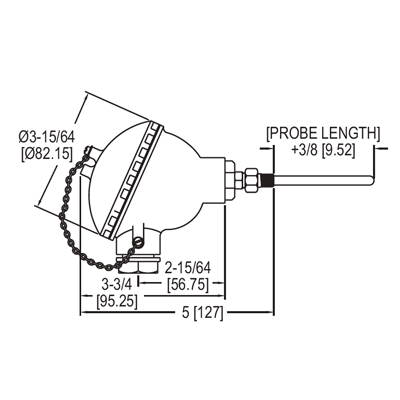

Abmessungen
Vorteile / Eigenschaften
- Einfach justierbarer Ausgang per USB
- Robustes Aluminiumgehäuse mit Schutzart IP66
- Werkseitig voreingestellter Ausgangsbereich (32 bis 212 °F)
Typische Anwendungen
- Tauchtemperaturmessung in HLK-Systemen
Technische Daten
| Temperatursensor | Pt100 RTD (Curve D) |
|---|---|
| Sensor-Genauigkeit | ±1,7 °C |
| Sensor-Temperaturgrenzen | -40 bis 150 °C |
| Transmitter-Eingang | -200 bis 530 °C |
| Ausgang | 4–20 mA, 2-Leiter |
| Ausgangsimpedanz | 600 Ω @ 24 VDC |
| Versorgungsspannung | 12–35 VDC |
| Transmitter-Genauigkeit | ±0,2 % FS |
| Transmitter-Temperaturgrenzen | -40 bis 85 °C |
| Ansprechzeit | <100 ms |
| Gehäusetemperaturgrenzen | -40 bis 100 °C |
| Gehäusematerial | Aluminium, lackiert |
| Schutzart | NEMA 4X (IP66) |
Zubehör
| Modell | Material | Länge | Anschluss |
|---|---|---|---|
| TE-TNS-N044N-14 | Edelstahl 304 | 4″ | ¼″ / ½″ NPT |
| TE-TNS-N064N-14 | Edelstahl 304 | 6″ | ¼″ / ½″ NPT |
| TE-TNS-N094N-14 | Edelstahl 304 | 9″ | ¼″ / ½″ NPT |
| TE-TNS-N124N-14 | Edelstahl 304 | 12″ | ¼″ / ½″ NPT |
