Serie TTE
Explosionsgeschützter RTD-Temperaturtransmitter
Die Serie TTE ist ein robuster, explosionsgeschützter RTD-Temperaturtransmitter für den Einsatz in gefährlichen Umgebungen. Der Transmitter bietet sieben vorkonfigurierte Temperaturbereiche, die per DIP-Schalter auswählbar sind, sowie die Möglichkeit zur benutzerdefinierten Kalibrierung über Drucktasten. Optional ist ein LCD-Display erhältlich. Zertifiziert nach FM, ATEX und IECEx mit kompaktem Gehäuse für vielfältige Anwendungen.
Produktabbildungen
Transmitter mit LCD

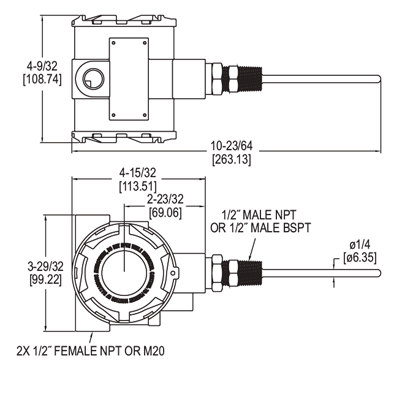

Abmessungen
Vorteile / Eigenschaften
- FM-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche
- Benutzerdefinierte Bereiche einstellbar
- Optionales LCD-Display
Typische Anwendungen
- Explosionsgefährdete Prozessumgebungen
- Offshore-HLK-Überwachung
Technische Daten
| Temperatursensor | Pt1000, 0.00385 DIN |
|---|---|
| Messbereiche | Benutzerdefiniert, -30 bis 250 °F (mind. Spanne 40 °F) |
| Temperaturgrenzen | Umgebung: -20 bis 70 °C, Prozess: -34 bis 120 °C |
| Genauigkeit | Transmitter ±0,1 % FS; Fühler ±0,3 % FS |
| Temperaturdrift | ±0,02 %/°C max. |
| Ansprechzeit | 250 ms |
| Benetzte Materialien | Edelstahl 316 |
| Prozessanschluss | ½″ NPT oder ½″ BSPT |
| Leitungseinführung | ½″ NPT oder M20 |
| Fühlerlängen | 2″ bis 18″ (modellabhängig) |
| Druckgrenze | 2000 psi (137,9 bar) |
| Versorgungsspannung | 10–35 VDC |
| Ausgangssignal | 4–20 mA (2-Leiter) |
| Anzeige | Optionales LCD-Display (2 Zeilen, je 8 Zeichen) |
| Gehäuseschutzart | NEMA 4X (IP66) und explosionsgeschützt |
| Zulassungen | FM, ATEX, IECEx, CE |
| Gewicht | ca. 1134 g |
Zubehör
| Modell | Material | Länge | Anschluss |
|---|---|---|---|
| TE-TNS-N044N-12 | Edelstahl 304 | 4″ | ½″ / ¾″ NPT |
| TE-TNS-N064N-12 | Edelstahl 304 | 6″ | ½″ / ¾″ NPT |
| TE-TNS-N094N-12 | Edelstahl 304 | 9″ | ½″ / ¾″ NPT |
| TE-TNS-N124N-12 | Edelstahl 304 | 12″ | ½″ / ¾″ NPT |
| A-287 | Montagewinkel mit U-Bolzen für Rohr-/Wandmontage | – | – |
