Serie 490A-HKIT
Hydronisches Differenzdruck-Kit für Flüssigkeiten und Gase
Die Serie 490A-HKIT ist ein vielseitiges Differenzdruckmessgerät-Kit zur präzisen Messung von Druckdifferenzen in flüssigen und gasförmigen Medien. Das Set beinhaltet das handliche Manometer der Serie 490A sowie ein umfangreiches Zubehörpaket für den mobilen Einsatz. Es eignet sich für Anwendungen wie den hydraulischen Abgleich, die Druckprüfung an Kälteanlagen oder die Druckverlustmessung an Wärmetauschern.
Produktabbildungen
Manometer-Kit mit Zubehör im Transportkoffer

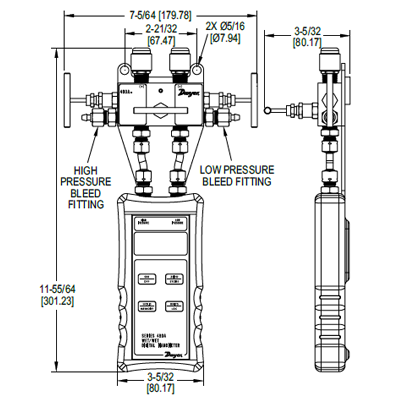

Abmessungen
Vorteile / Eigenschaften
- Digitale Dämpfung für stabile Messungen bei niedrigem Druck
- Automatische Auflösungsanpassung
- Robuster Transportkoffer mit passgenauer Einlage
- Speichert bis zu 40 Messwerte
- Hintergrundbeleuchtung für schlechte Lichtverhältnisse
- Magnetische Rückseite für freihändigen Einsatz
- Gummischutzgehäuse für besseren Halt
Typische Anwendungen
- Hydraulischer Abgleich in Heizungsanlagen
- Druckverlustmessung an Wärmetauschern
- Kälte- und Klimaanwendungen
- Frostschutzüberwachung
Technische Daten
| Messmedien | Flüssigkeiten und Gase |
|---|---|
| Wetted Materials | Edelstahl 316L, PTFE, Messing, Kupfer |
| Genauigkeit | ±0,5 % FS (15,6–25,6 °C); ±1,5 % FS bei anderen Temperaturen |
| Druckhysterese | ±0,1 % FS |
| Elektronische Betriebstemperatur | 0–60 °C |
| Prozesstemperatur | -20–82 °C |
| Lagerungstemperatur | -20–80 °C |
| Anzeige | 0,42″ (4-stelliges LCD) |
| Stromversorgung | 9 V-Batterie (alkalisch, austauschbar) |
| Prozessanschlüsse | Zwei 1/4″ SAE 45° Flare |
| Gewicht | 1,63 kg |
| Zulassungen | CE |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-47X-BOOT | Gummischutzhülle für Manometer (Manometer nicht enthalten) |
| A-HKIT-500 | 1/8″ Ø × 1,5″ Durchdrückadapter (2 Stück) |
| A-HKIT-500XL | 1/8″ Ø × 3″ Durchdrückadapter (2 Stück) |
| A-HKIT-510 | 1/16″ Ø × 1,5″ Durchdrückadapter (2 Stück) |
| A-HKIT-AFIT | Adapter-Kit mit 1/4″ SAE-Adapter und Winkelstücken |
| A-HKIT-BFIT | Adapter-Kit mit Entlüftungsarmaturen |
| A-HKIT-HOSES | Rot-blaue 60″ SAE-Schläuche mit Kugelventilen (Paar) |
