Serie CDTR
Multisensor für CO2, relative Feuchte und Temperatur
Die Serie CDTR kombiniert CO2-, Temperatur- und Feuchtemessung in einem kompakten Gerät zur Wand- oder Kanalmontage. Der NDIR-Sensor liefert zuverlässige CO2-Werte mit automatischer Driftkorrektur. Die CO2- und Feuchte-Ausgänge sind universell konfigurierbar (4–20 mA / 0–5 / 0–10 VDC). Zusätzlich kann ein passiver Temperatursensor (RTD oder Thermistor) integriert werden. Optional ist eine LCD-Anzeige sowie ein Relaisausgang verfügbar.
Produktabbildungen
Bild 1

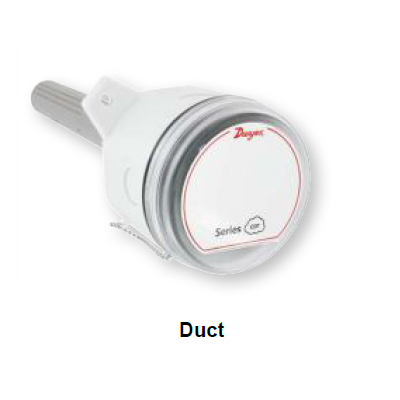

Bild 2
Vorteile / Eigenschaften
- 3-in-1-Lösung: CO2, Temperatur und Feuchte
- Barometrische Druckkorrektur integriert
- Universelle Analogausgänge für CO2 und Feuchte
- Optionale LCD-Anzeige und Relaisausgang
- DSA-konform (Kalifornien, Option -S)
Typische Anwendungen
- Bedarfsgeführte Raumlüftung (DCV)
- Innenraumluftqualitätsüberwachung in Schulen, Büros, Kliniken
- LEED®-konforme Gebäudeautomation
Technische Daten
| Messbereich CO2 | 0–2000 / 5000 ppm (modellabhängig) |
|---|---|
| Messbereich Temperatur | 0–50°C |
| Messbereich Feuchte | 10–90% r.F. |
| Genauigkeit CO2 | ±40 ppm + 3% (2000 ppm) / ±50 ppm + 5% (5000 ppm) |
| Genauigkeit Temperatur | ±1°C bei 25°C |
| Genauigkeit Feuchte | ±2% |
| Versorgung | 16–35 VDC oder 19–28 VAC |
| Ausgänge | CO2/RH: 4–20 mA, 0–5 VDC, 0–10 VDC / T: RTD oder Thermistor |
| Relaisausgang | SPST NO, 2 A @ 30 VDC (optional) |
| Reaktionszeit | 2 min (90% Schrittantwort) |
| Schutzklasse | IP20 (Innenraum) |
| Zulassungen | CE |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-449 | Fernanzeige (LCD) |
| A-449A | Fernanzeige mit Tasten zur Kalibrierung |
