Serie CDTV
CO2-/VOC-Transmitter mit NDIR- und MOS-Technologie
Die Serie CDTV vereint die Messung von Kohlendioxid und flüchtigen organischen Verbindungen (VOC) in einem kompakten Transmitter für Wand- oder Kanalmontage. Der NDIR-CO2-Sensor arbeitet mit Single-Beam Dual-Wavelength-Technologie, während VOC über einen Metalloxid-Halbleitersensor (MOS) erfasst wird. Die VOC-Ausgabe ist kalibriert auf ein CO2-Äquivalent. Beide Signale können simultan als analoger Strom- oder Spannungsausgang ausgegeben werden.
Produktabbildungen
Bild 1

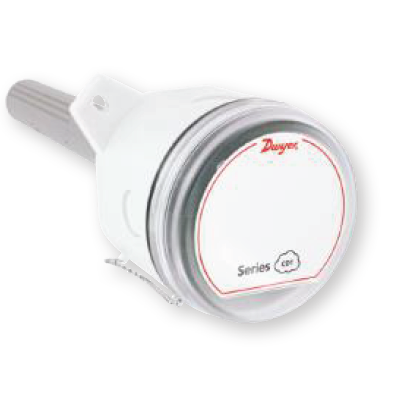

Bild 2
Vorteile / Eigenschaften
- Gleichzeitige Messung von CO2 und VOC
- VOC-Ausgabe entspricht CO2-Äquivalent
- Universelle Analogausgänge für CO2 und VOC
- Single-Beam-Dual-Wavelength-Technologie gegen Drift
- Optionaler Relaisausgang und LCD-Anzeige
Typische Anwendungen
- Bedarfsgeführte Lüftung (DCV)
- Geruchsüberwachung
- 24h genutzte Räume wie Wartezimmer
- Schulen, Kliniken, Bürogebäude
Technische Daten
| Messbereich CO2 | 0–2000 / 5000 ppm |
|---|---|
| Messbereich VOC | 0–2000 ppm CO2-Äquivalent |
| Genauigkeit CO2 | ±40 ppm + 3% vom Messwert |
| Sensorprinzip | CO2: NDIR / VOC: MOS |
| Reaktionszeit | CO2: 2 min / VOC: 5 min |
| Temperaturbereich | 0–50°C |
| Versorgung | 16–35 VDC oder 19–28 VAC |
| Ausgänge | 0–20 mA, 4–20 mA, 0–5/10 VDC, 1–5/2–10 VDC |
| Relaisausgang | SPST NO, 2 A @ 30 VDC (optional) |
| Schutzart | Wand: IP20 / Kanal: IP66 |
| Gewicht | ca. 159 g |
| Zulassungen | CE |
