Serie CMS300
Kohlenmonoxid-Transmitter mit Ausgangswahl und Alarmrelais
Der CMS300 misst kontinuierlich die CO-Konzentration in Tiefgaragen, Wartungshallen oder Technikräumen. Das Gerät verfügt über einen elektrochemischen Sensor mit typischer Lebensdauer von 5 Jahren. Der analoge Ausgang ist wählbar (4–20 mA oder 2–10 VDC). Ein integriertes Relais mit drei wählbaren Schwellenwerten (25, 60 oder 150 ppm) erlaubt die Ansteuerung von Lüftung oder Alarm.
Produktabbildungen
Bild 1

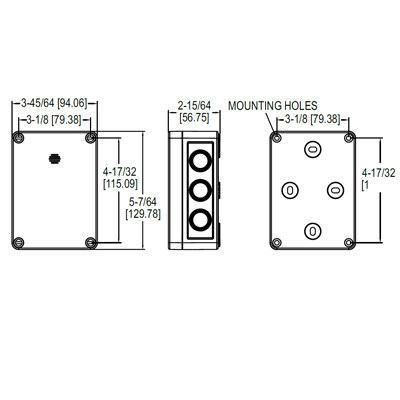

Bild 2
Vorteile / Eigenschaften
- Ausgang wählbar: 4–20 mA oder 2–10 VDC
- Integriertes SPDT-Relais mit 3 einstellbaren Schaltpunkten
- Sensor mit UL-Zulassung
- Kalibrierbar über Frontpotentiometer
- Robustes, UV-beständiges Polycarbonatgehäuse
Typische Anwendungen
- Lüftungssteuerung in Parkgaragen oder Laderampen
- Wartungshallen und Technikräume
Technische Daten
| Sensorprinzip | Elektrochemisch, 5 Jahre typisch |
|---|---|
| Messbereich | 0–300 ppm CO |
| Genauigkeit | ±5 ppm oder 5% vom Messwert (je nachdem, was größer ist) |
| Auflösung | 1 ppm |
| Reaktionszeit | <45 s (90% Endwert) |
| Temperaturbereich | -20 bis 50°C |
| Luftfeuchte | 15–90% r.F. konstant / 0–99% r.F. kurzzeitig |
| Abdeckung | ca. 700 m² oder 15 m Radius |
| Drift | <5% pro Jahr |
| Kalibrierung | 15-Gang-Null- und Spanpotentiometer |
| Gehäuse | UV-beständiges Polycarbonat |
| Analogausgang | 4–20 mA (loop powered) oder 2–10 VDC |
| Relais | SPDT, werkseitig direktwirkend |
| Schaltpunkt | 25, 60 oder 150 ppm (per Jumper) |
| Schalthysterese | 3% vom Messbereich |
| Relaisleistung | 30 VDC / 250 VAC; NO: 5 A, NC: 3 A |
| Schutzart | IP64 |
| Gewicht | ca. 0,45 kg |
| Zulassungen | Sensor UL-zugelassen nach UL-2034, UL-2075, CE |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-507 | Kalibrieradapter |
| A-GSTA-SE | Sicherheitseinbaugehäuse |
| GCK-200CO-2000CO2 | Kalibriergas |
