Serie OSC / OSW
Präsenzsensoren für Decken- und Wandmontage
Die Modelle OSC-200 und OSW-100 sind Infrarot-Präsenzsensoren zur Automatisierung von Gebäudesteuerungen, z. B. zur Lichtsteuerung. Der OSC-200 ist mit einer sphärischen Fresnel-Linse ausgestattet und deckt ein 360°-Erfassungsfeld ab (für Deckenmontage), während der OSW-100 eine 110°-Erfassungszone bietet (für Wandmontage). Ein integrierter Verzögerungsprozessor verhindert Fehlalarme bei kurzzeitiger Bewegung.
Produktabbildungen
Bild 1

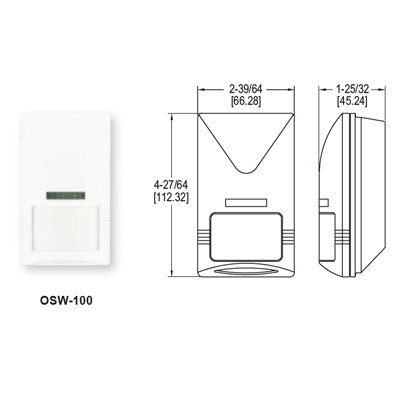

Bild 2
Vorteile / Eigenschaften
- Erfassungswinkel: 360° (OSC-200) / 110° (OSW-100)
- Infrarotsensor mit Dual-Element-Technologie
- Verzögerungsfunktion zur Vermeidung von Fehlschaltungen
- Einfache Montage und kompakte Bauform
Typische Anwendungen
- Lichtsteuerung in Fluren, Büros, Sanitärräumen
- Gebäudeautomatisierung zur Energieeinsparung
Technische Daten
| Sensorprinzip | Infrarot, Dual-Element |
|---|---|
| Erfassungsbereich | OSC-200: Ø 10,5 m bei 4,2 m Montagehöhe; OSW-100: bis 15 m |
| Erfassungswinkel | OSC-200: 360°, OSW-100: 110° |
| Erkennungsgeschwindigkeit | 0,1–3,0 m/s |
| Ausgang | SPDT, 0,2 A @ 30 VDC |
| Betriebstemperatur | -20 bis 60°C |
| Stromaufnahme | Standby: 5 mA / Betrieb: 18 mA |
| Versorgung | 22–26 VAC/DC |
| Montagehöhe | OSC-200: 2,4–4,2 m / OSW-100: 1,8–3,6 m |
| Gewicht | OSC-200: 68 g / OSW-100: 90,7 g |
| Zulassungen | CE |
Modellübersicht
| Modell | Beschreibung |
|---|---|
| OSC-200 | Omnidirektionaler Präsenzsensor zur Deckenmontage |
| OSW-100 | Präsenzsensor zur Wandmontage |
