Serie TVA
All-Fluorpolymer-Durchflussmesser für hochreine oder korrosive Flüssigkeiten
Die Serie TVA umfasst Durchflussmesser mit komplett fluorpolymerbeschichteten medienberührten Komponenten. Sie sind ideal für hochreine oder korrosive Flüssigkeiten geeignet. Mit einer direkt ablesbaren 0–10 Skala, hoher Wiederholgenauigkeit und rückseitigen Prozessanschlüssen eignen sich die Geräte optimal für die Paneelmontage. Alle Modelle sind auf Heliumleckrate von 1 x 10-7 sccs geprüft.
Produktabbildungen
Standardansicht

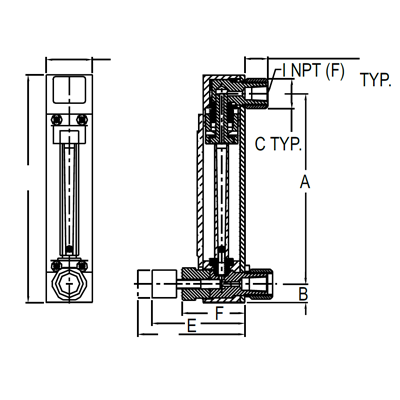

Abmessungen
Vorteile / Eigenschaften
- Medienkontakt nur mit PFA, PTFE und PCTFE
- 0–10 Skala zur direkten Durchflussanzeige
- Rückseitige Anschlüsse für einfache Paneelmontage
- Hohe Wiederholgenauigkeit: ±0,25%
- Helium-Dichtheitsprüfung 1 x 10-7 sccs
Typische Anwendungen
- Chemikalieninjektoren
- Reinstwasser- und deionisierte Wassersysteme
Technische Daten
| Medien | Kompatible Flüssigkeiten |
|---|---|
| Materialien | PFA (Messröhrchen), PTFE (Schwimmer, Endanschlüsse), PCTFE (Führungsstangen) |
| Temperaturgrenze | bis 121°C |
| Druckgrenze | 6,9 bar |
| Genauigkeit | ±5% FS bei 21°C und 1 atm |
| Wiederholgenauigkeit | ±0,25% |
| Skalenlänge | 75 mm oder 125 mm |
| Skala | 0–10 Teilung |
| Prozessanschluss | je nach Modell: 1/4", 3/8", 1/2", 3/4" NPT innen |
| Dichtheitsprüfung | 1 x 10-7 sccs Helium |
| Montage | Vertikal |
Zubehör
| Modell | Beschreibung |
|---|---|
| NISTCAL-FL2 | NIST-rückverfolgbares Kalibrierzertifikat für Wasser-Durchflussmesser |
