Serie IF
Industrielle Glas-Durchflussmesser mit Dualskala und Schutzschild
Die Serie IF bietet robuste Direktablesbare-Durchflussmesser für industrielle Luft- und Wasseranwendungen mit Durchflüssen bis 116 GPM oder 250 SCFM. Die Modelle verwenden Borosilikatglasröhren mit Dualskala in GPM und SCFM. Ein abnehmbares Polycarbonat-Frontschild dient als Schutz gegen Druckbelastung und Temperatur. Die Edelstahl-Seitenwände und das kompakte Design erlauben die Montage in vertikaler Ausrichtung für verschiedenste Einsatzbereiche.
Produktabbildungen
Standardansicht

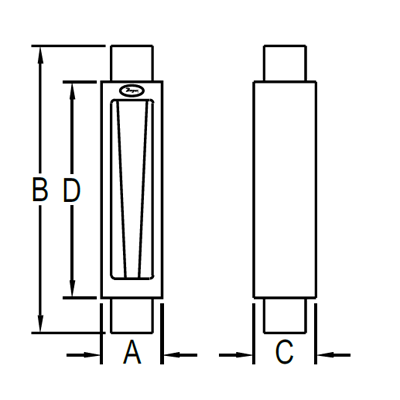

Abmessungen
Vorteile / Eigenschaften
- Direktablesbare Skalen für Luft (SCFM) und Wasser (GPM)
- Kein Umrechnungsbedarf durch kalibrierte Doppelskala
- Schutzschild aus 3/16" Polycarbonat bei vollem Druck-/Temperaturbetrieb
- Seitenwände aus Edelstahl 304 für industrielle Umgebung
- NIST-kalibrierbare Modelle verfügbar
Typische Anwendungen
- Luft- und Wassermessung in Industrieprozessen
- Pneumatiksysteme
- Hydrauliksysteme
- Allgemeine Gas- oder Flüssigkeitsdosierung
Technische Daten
| Medien | Gase und Flüssigkeiten |
|---|---|
| Materialien | Borosilikatglas, Edelstahl 316, Fluorelastomer, Polycarbonat, Edelstahl 304 |
| Temperaturgrenze | bis 93°C |
| Druckgrenze | 13,8 bar (Tube Size 1–4); 8,6 bar (Tube Size 5–6) |
| Genauigkeit | ±3% FS |
| Wiederholgenauigkeit | ±0,5% FS |
| Turn-Down-Verhältnis | 10:1 |
| Skala | Doppelskala GPM / SCFM |
| Prozessanschluss | Je nach Modell 1/2", 1" oder 2" NPT Innengewinde |
| Montage | Vertikal |
Zubehör
| Modell | Beschreibung |
|---|---|
| NISTCAL-FL1 | NIST-Kalibrierzertifikat für Luft-Durchflussmesser |
| NISTCAL-FL2 | NIST-Kalibrierzertifikat für Wasser-Durchflussmesser |
