Serie HF
Robuste In-Line Durchflussmesser mit Magnetanzeige
Die Serie HF ist ein robuster In-Line Durchflussmesser für Luft, Wasser, ßle oder andere kompatible Gase und Flüssigkeiten. Das Gerät arbeitet mit einer schwimmenden Blende und magnetischer Kopplung, um den Durchfluss über eine direkt ablesbare Skala anzuzeigen. Durch die geschlossene Metallbauweise sind die Messelemente sicher und wartungsarm untergebracht. Die Montage ist beliebig: horizontal, vertikal oder invertiert.
Produktabbildungen
Standardansicht

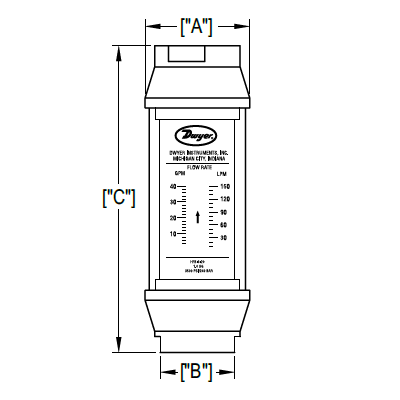

Abmessungen
Vorteile / Eigenschaften
- Für Medien mit Viskositäten bis zu 500 SSU geeignet
- Kein Einlauf- oder Auslaufstrecke erforderlich
- Unabhängige Einbaulage: vertikal, horizontal oder invertiert
- Robuste Metallkonstruktion für hohe Temperaturen und Drücke
- Magnetischer Anzeiger außenliegend, ohne Medienkontakt
Typische Anwendungen
- Schutz von Druckbegrenzungsventilen
- ßberwachung von Schmierkreisläufen
- Wartung in Industrieanlagen
- Prozessüberwachung in Papier-, Chemie- oder Fluidtechnik
Technische Daten
| Medien | Kompatible Gase und Flüssigkeiten |
|---|---|
| Wetted Materials | HFA: Aluminium; HFB: Messing; HFS: Edelstahl 303 |
| Dichtungen | Buna-N (HFA, HFB), FKM/PTFE (HFS) |
| Temperaturbereich | bis 116°C |
| Max. Viskosität | 500 SSU |
| Druckgrenzen | HFA/HFB: 41 bar (Gase), 241 bar (Flüssigkeiten); HFS: 70 bar (Gase), 413 bar (Flüssigkeiten) |
| Genauigkeit | ±2% vom Endwert |
| Wiederholgenauigkeit | ±1% vom Endwert |
| Gewicht | abhängig vom Anschluss: 0,9 bis 6,1 kg |
