Serie RMV
Zifferblatt-Durchflussmesser mit hoher Durchflussrate und robuster Messingausführung
Die Serie RMV Rate-Master® ist ein langlebiger Durchflussmesser mit mechanischem Ziffernblatt zur Direktablesung von Wasserdurchfluss bis 20 GPM. Das Gehäuse besteht aus geschmiedetem Messing und ist für Betriebsdrücke bis 68,9 bar ausgelegt. Dank bruchsicherer Konstruktion ist das Gerät besonders widerstandsfähig gegenüber mechanischen Belastungen. Anschlussgrößen von 1/2", 3/4" und 1" sind verfügbar. Die Montage kann inline oder im Paneel erfolgen, Montageset ist enthalten.
Produktabbildungen
Standardansicht

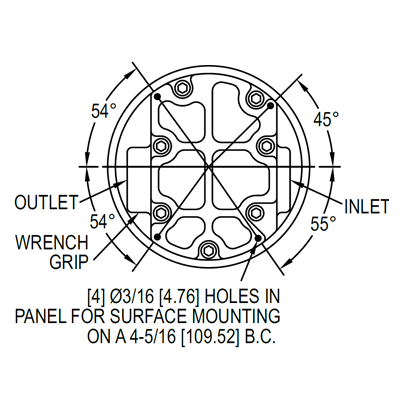

Abmessungen
Vorteile / Eigenschaften
- Mechanische Ziffernanzeige für 0–20 GPM Wasser (drei Messbereiche)
- Gehäuse aus geschmiedetem Messing, robust und chemikalienbeständig
- Bis zu 1000 psig (68,9 bar) Betriebsdruck
- Bruchsichere Konstruktion ohne Glas
- Inline- oder Paneelmontage möglich
Typische Anwendungen
- Überwachung von Kühlwasser in Hochstromsystemen oder Widerstandsschweißern
- Prozessüberwachung an Wärmetauschern und Kompressoren
- Füllstandsüberwachung von Tanks und Wassertürmen
Technische Daten
| Medien | Kompatible Flüssigkeiten |
|---|---|
| Wetted Materials | Messing, Kupfer, Edelstahl 302, gesinterter Bariumferrit |
| Temperaturbereich | -6,7 bis 93°C |
| Druckgrenze | 68,9 bar |
| Druckabfall | 3,2 psid (bei 5 GPM); 5,3 psid (10 GPM); 10,4 psid (20 GPM) |
| Genauigkeit | ±2% vom Endwert |
| Skalierung | Zifferblatt ø 101,6 mm (4 Zoll) |
| Max. Durchfluss | 1,5x vom Skalenendwert |
| Gewicht | ca. 4,08 kg |
Modelle
| Modell | Messbereich (GPM Wasser) | Anschlussgröße |
|---|---|---|
| RMV-1-3 / -2-3 / -3-3 | 0–5 / 0–10 / 0–20 | 1" NPT innen |
| RMV-1-2 / -2-2 / -3-2 | 0–5 / 0–10 / 0–20 | 3/4" NPT innen |
| RMV-1-1 / -2-1 / -3-1 | 0–5 / 0–10 / 0–20 | 1/2" NPT innen |
Zubehör
| Modell | Beschreibung |
|---|---|
| NIST | Optionale NIST-rückverfolgbare Kalibrierung |
