Serie RMVII
Zifferblatt-Durchflussmesser mit hoher Druckbelastbarkeit
Die Serie RMVII Rate-Master® ist ein robuster Durchflussmesser mit mechanischer Ziffernanzeige zur direkten Ablesung von Wasser-, Luft- oder Öldurchfluss. Durch die einzigartige Konstruktion ist das Messsystem vom Anzeigenfenster hermetisch getrennt und für Betriebsdrücke bis zu 3000 psig (206 bar) ausgelegt. Das Gerät eignet sich ideal zur Montage in Standard-ANSI-Paneelausschnitten (4,5") und ist durch das bruchsichere Design besonders langlebig.
Produktabbildungen
Standardansicht

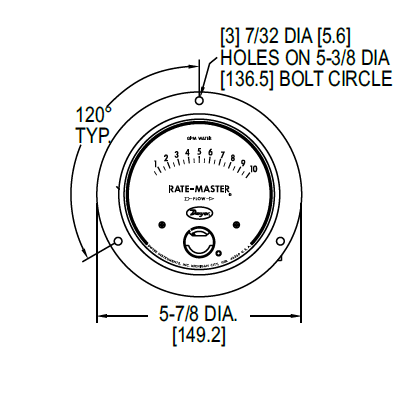

Abmessungen
Vorteile / Eigenschaften
- Mechanische Ziffernanzeige bis 10 GPM Wasser, 50 SCFM Luft oder 8,5 GPM Öl
- Leckdicht bis 3000 psig durch mediengetrennte Konstruktion
- Stoßsicher und langlebig, kein Glas erforderlich
- Magnetisches Anzeigesystem mit Bariumferrit-Kupplung
- Einbau in Standard-Ausschnitte gemäß ANSI B40.1 (4,5" Zifferblatt)
Typische Anwendungen
- Kühlwasserüberwachung an Schaltanlagen oder Schweißsystemen
- Füllstandsüberwachung von Tanks und Wassertürmen
- Überwachung von Kompressoren, Wärmetauschern oder Scrubbern
Technische Daten
| Medien | Kompatible Gase, Flüssigkeiten und Öle |
|---|---|
| Wetted Materials | Messing, Edelstahl 302, sinterter Bariumferrit, Polyacetyl |
| Temperaturbereich | bis 93°C |
| Druckgrenze | 206 bar (3000 psig) |
| Druckabfall | 5 GPM: 3,2 psid; 10 GPM: 5,3 psid; 20 GPM: 10,4 psid |
| Genauigkeit | ±5% vom Endwert |
| Zifferblattdurchmesser | 4,5" (114,3 mm) |
| Prozessanschluss | 3/4" NPT Innengewinde |
| Gewicht | 1,3 kg |
Zubehör
| Modell | Beschreibung |
|---|---|
| NIST | Optionales NIST-rückverfolgbares Kalibrierzertifikat |
