Serie DS
Averaging Pitot Tubes für Luft- und Wasseranwendungen
Die Serie DS umfasst robuste Pitot-Sonden für den Einbau in Rohrleitungen, um mit Differenzdruckmessgeräten wie dem Magnehelic®-Manometer den Volumenstrom von Luft, Dampf oder Flüssigkeiten zu ermitteln. Verfügbar in zwei Varianten: DS-300 (Rohrgrößen 1 bis 10 Zoll) und DS-400 (6 bis 24 Zoll). Beide Varianten verfügen über mehrere Messöffnungen für eine gleichmäßige Druckmittelung sowie über Schnellschlusskugelhähne an den Messanschlüssen für einfaches Nullstellen und hohe Betriebssicherheit.
Produktabbildungen
Bild 1

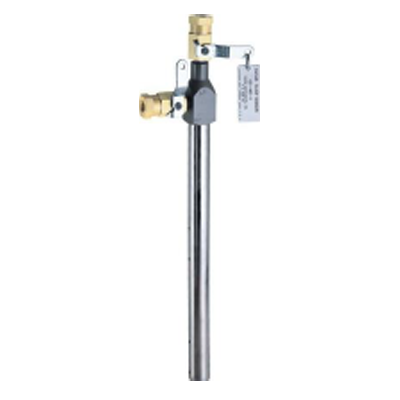

Bild 2
Vorteile / Eigenschaften
- Mehrpunkt-Messung zur Druckmittelung ohne Traversierung
- Kompatibel mit Magnehelic®-Differenzdruckmessgeräten
- Schnellverschlusskugelhähne für sicheres Nullstellen
- DS-400 mit verstärktem Edelstahlrohr für hohe Durchflussraten
- Wartungsarmes, verstopfungsfreies Design
Typische Anwendungen
- Verbrennungsluft-, Abgas- und Flüssigkeitsmessungen
- Dampf- und Druckluftmessung
- Kühlwasser- und Ölkreisläufe
- Geothermie und Kesselanlagen
Technische Daten
| Medien | Kompatible Gase oder Flüssigkeiten |
|---|---|
| Materialien | Sensorröhre: Edelstahl 304; Dichtungen: Messing |
| Temperaturgrenze | 93,3°C |
| Druckgrenze | 13,78 bar bei 93,3°C |
| Rohrgrößen | DS-300: 1" bis 10"; DS-400: 6" bis 24" |
| Prozessanschlüsse | DS-300: 1/4" NPT; DS-400: 3/4" NPT |
| Messanschlüsse | 1/8" NPT mit optionalen SAE-Adapters |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-161 | Messingreduzierstück 1/4" x 3/8" |
