Serie OP / PE / TE
Orifice Plate Durchflussmesser aus Edelstahl, PVC oder PTFE
Die Durchflussmesser der Serien OP, PE und TE bestehen aus einer Edelstahl-, PVC- oder PTFE-Messblende mit Trägerring. In diesen ist die Blende samt Messanschlüssen und Dichtungen integriert. Die Montage erfolgt einfach zwischen zwei Standardflansche. Es stehen Modelle für Gase, Luft, Wasser, Dampf oder korrosive Medien zur Verfügung. Die Messung erfolgt durch Differenzdruck, der z.….B. mit einem Magnehelic®-Manometer angezeigt werden kann.
Produktabbildungen
Standardansicht

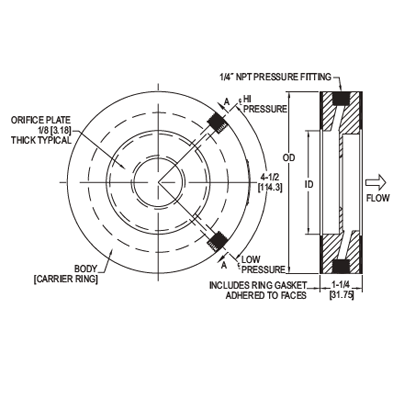

Abmessungen
Vorteile / Eigenschaften
- Integrierte Messblende mit Trägerring und Anschlussfittings
- Einfache Montage zwischen Standardflanschen
- Lange Lebensdauer durch korrosionsbeständige Materialien
- Edelstahl-Ausführung (OP) für hohe Genauigkeit und Zuverlässigkeit
- PVC (PE) für Luft und nicht-aggressive Gase
- PTFE (TE) für chemisch aggressive oder heiße Medien
Typische Anwendungen
- Messung von Wasser- und Luftdurchfluss in Gebäudeinstallationen
- Kesselspeisewasser und Kühlkreisläufe
- Verbrennungsluft und Druckluft
- Dampfanwendungen oder korrosive Prozessmedien
Technische Daten
| Medien | Gase, Luft, Wasser, Dampf, chemische Medien |
|---|---|
| Materialien | OP: Edelstahl 304; PE: PVC; TE: PTFE; Dichtungen jeweils Buna-N |
| Temperaturgrenze | OP: -45 bis 93°C; PE: max. 60°C; TE: -40 bis 93°C |
| Druckgrenze | Entsprechend Flanschsystem; TE max. 2,41 bar |
| Genauigkeit | ±0,6% FS (Beta 0,2-0,6), ±0,7% bei Beta > 0,6 |
| Leitungsdurchmesser | 1/2" bis 24" |
| Anschluss | 1/4" NPT, Flanschmontage (PE/TE: 125#/150#) |
| Einbaulage | Horizontal oder vertikal |
| Einlauf-/Auslaufstrecke | 10 x D upstream, 5 x D downstream |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-471 | Magnehelic®-Manometer zur Differenzdruckanzeige |
| A-159 | Montagezubehör für PE- und TE-Blenden |
