Serie DTFW / DTFA
Variable-Area In-Line Durchflussmesser für Gase, Flüssigkeiten und Öle
Die Serien DTFW und DTFA eignen sich zur präzisen Durchflussmessung von Wasser, Öl oder Gasen in industriellen Anwendungen. DTFW ist für Flüssigkeiten ausgelegt und bietet eine Genauigkeit von ±2% vom Endwert, während DTFA auf Gase spezialisiert ist mit ±5% Genauigkeit. Beide Serien sind auf den horizontalen Inline-Einbau kalibriert und können Drücken bis zu 3000 psig (206 bar) standhalten. Die robuste Metallkonstruktion gewährleistet Langlebigkeit auch bei hohen Temperaturen und Vibrationen.
Produktabbildungen
Bild 1

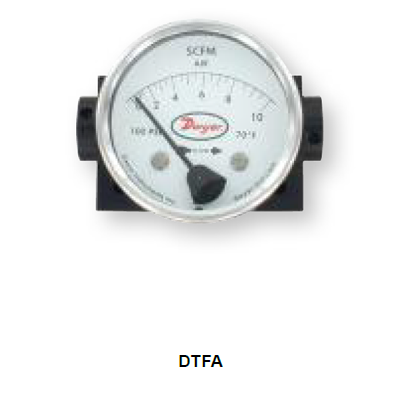

Bild 2
Vorteile / Eigenschaften
- Robuste Metallausführung (316 SS, Messing oder Aluminium)
- Funktioniert auch bei hohen Temperaturen und Vibrationen
- Bruchsicherer Aufbau ohne Glasteile
- Kalibriert für horizontalen Inline-Einbau
- Durchflussanzeige mit großem 2,5" Ziffernblatt
Typische Anwendungen
- Kühlwasser- oder Ölkreisläufe
- Filter- oder Strainerüberwachung
- Hydraulik- und Rücklaufmessung
- Wärmetauscher- und Kompressoranwendungen
Technische Daten
| Medien | DTFW: Flüssigkeiten und Öle; DTFA: Gase |
|---|---|
| Materialien | 316 SS, Messing, Aluminium; Federn: 302 SS oder PTFE-beschichtet; Dichtungen: Buna |
| Temperaturbereich | -40 bis 93°C |
| Druckgrenze | DTFW-3S: 100 bar; sonst: 200 bar; DTFA: 200 bar |
| Genauigkeit | DTFW: ±2% FS; DTFA: ±5% FS |
| Wiederholgenauigkeit | ±1% FS |
| Ziffernblattdurchmesser | 2,5" (63,5 mm) |
| Anschluss | 1/4", 1/2" oder 1" NPT (modellabhängig) |
| Montage | Horizontal |
| Gewicht | DTFW: 1,36–4,54 kg; DTFA: 1,36–2,27 kg |
