Serie V4
Strömungsschalter für flüssige, gasförmige und feste Medien
Der V4 FLOTECT®-Strömungsschalter ist ein robuster, bewährter Schalter zur automatischen Überwachung und zum Schutz von Rohrleitungssystemen. Der magnetisch betätigte Schnappschalter ist wartungsarm und langlebig, da auf Balg, Federn und Dichtungen verzichtet wurde. Der Schalter eignet sich für Rohrnennweiten ab 1-1/2" und verfügt über explosionsgeschützte und wetterfeste Gehäuseoptionen mit UL-, CSA-, ATEX- und IECEx-Zertifizierungen.
Produktabbildungen
Standardansicht

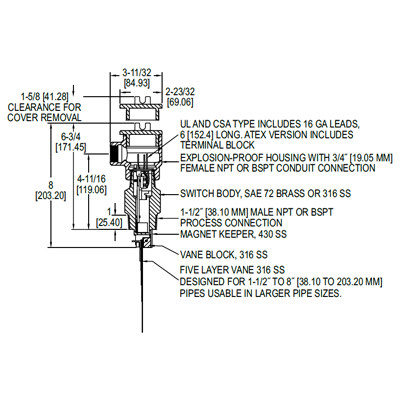

Abmessungen
Vorteile / Eigenschaften
- Magnetisch betätigter SPDT- oder optional DPDT-Schnappschalter
- Kein Versagen durch Federn, Dichtungen oder Bälge
- Geeignet für Rohrleitungen ab 1-1/2" Durchmesser
- Max. Betriebsdruck: 69 bar (Messinggehäuse), 138 bar (Edelstahlgehäuse)
- Verschiedene Optionen wie ATEX, IECEx, Hochtemperatur oder Zeitverzögerung
Typische Anwendungen
- Schutz von Pumpen, Motoren und Brennern bei Strömungsausfall
- Start von Hilfspumpen bei Bedarf
- Abschaltung von Maschinen bei unterbrochener Kühlwasserzufuhr
- Strömungsabhängige Steuerung von Klappen oder Dämpfern
Technische Daten
| Medien | Flüssigkeiten, Gase, rieselfähige Feststoffe (kompatibel mit den Werkstoffen) |
|---|---|
| Materialien | Gehäuse: Messing oder 316 SS; Schaufel: 316 SS; Magnetträger: 430 SS oder optional 316 SS |
| Temperaturbereich | -20 bis 135°C (optional bis 204°C mit MT-Ausführung) |
| Druckgrenze | Messing: 69 bar; Edelstahl: 138 bar; optional 345 bar mit Edelstahl und SPDT |
| Gehäuseschutz | Wetterfest und explosionsgeschützt (UL, CSA, ATEX, IECEx) |
| Schaltkontakt | SPDT (Standard), DPDT (Option) |
| Schaltleistung | 10 A @ 125/250 VAC; 5 A @ 30 VDC; Optionen für Goldkontakte oder Hochtemperaturbetrieb verfügbar |
| Prozessanschluss | 1-1/2" NPT oder BSPT |
| Leitungsanschluss | 3/4" NPT oder M25 (je nach Modell) |
| Gewicht | 1,9 kg |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-298 | Standard-Thredolet für Montage an Rohrleitungen |
| A-285 | Flanschadapter für ANSI-Flanschverbindung |
