Serie V6
Miniatur-Durchflussrelais für flüssige und gasförmige Medien
Die Serie V6 FLOTECT® ist ein kompakter Strömungsschalter zur Überwachung von Luft, Gas oder Flüssigkeiten. Die Ausführung mit freischwingender Schaufel und magnetisch betätigtem Schnappschalter ermöglicht wartungsfreie Funktion ohne Dichtungen, Federn oder Bälge. Das System bietet druckfeste Ausführungen bis 138 bar (Standardmodelle) und ist sowohl wetterfest als auch explosionsgeschützt nach UL, CSA, ATEX und IECEx.
Produktabbildungen
Bild 1

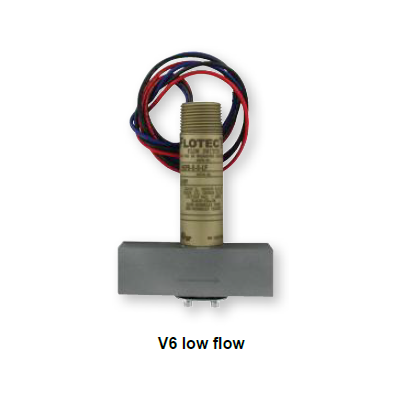

Bild 2
Vorteile / Eigenschaften
- Magnetisch betätigter SPDT- oder optional DPDT-Schnappschalter
- Freischwingende Schaufel - keine Dichtungen, Bälge oder Federn
- Sehr kompakte Bauform für enge Einbauverhältnisse
- Modelle mit festem oder anpassbarem Schaltpunkt erhältlich
- Ausführungen mit Tee für Rohrdurchmesser von 1/2" bis 2"
- Wetterfest und explosionsgeschützt (UL, CSA, ATEX, IECEx)
Typische Anwendungen
- Schutz von Pumpen, Motoren und Wärmetauschern bei Strömungsausfall
- Steuerung von Hilfspumpen, Alarmen oder Dämpfern
- Absicherung von Kühlwasser- oder Schmierkreisläufen
- Erkennung von Medienfluss in Sicherheitsduschen oder Notspüleinrichtungen
Technische Daten
| Medien | Kompatible Gase oder Flüssigkeiten |
|---|---|
| Materialien | Gehäuse: Messing oder 303/316 Edelstahl, Schaufel: 301 SS, Magnet: Keramik |
| Temperaturbereich | -20 bis 105°C (Standard), bis 205°C mit MT-Option |
| Druckgrenze | Brass: 69 bar; SS: 138 bar; Low-Flow: 100 bar |
| Gehäuseschutz | Wetterfest und explosionsgeschützt gemäß UL, CSA, ATEX, IECEx |
| Schaltkontakt | SPDT (Standard), DPDT (Option) |
| Schaltleistung | 5 A @ 125/250 VAC, 3 A @ 30 VDC (Standard) |
| Prozessanschluss | 1/2" NPT oder BSPT (Modelle ohne Tee) |
| Montage | In jeder Lage; Nennwerte basieren auf Horizontalmontage |
| Gewicht | 0,9 bis 2,7 kg je nach Ausführung |
Zubehör
| Hinweis | Beschreibung |
|---|---|
| Kalibrierung | Modelle mit werkseitiger oder feldjustierbarer Schaltpunkt-Einstellung |
| Optionen | ATEX, CSA, IECEx, MT (Hochtemperatur), MV (Goldkontakte), Fluoroelastomer-O-Ringe |
