Serie V10
Kompakter Durchflussrelais mit Reedkontakt für flüssige und gasförmige Medien
Das V10 FLOTECT®-Mini-Durchflussrelais ist eine kompakte, kostengünstige Lösung zur Nachweiserfassung von Strömung oder Stillstand in Rohrleitungen von 1/2" bis 2" Durchmesser. Der Schalter nutzt ein magnetisch betätigtes Reed-Relais, das hermetisch dicht gekapselt ist. Die Schaltlogik kann vor Ort zwischen „normally open“ (NO) und „normally closed“ (NC) gewechselt werden. Das elektrische Innenmodul lässt sich austauschen, ohne das Gerät auszubauen.
Produktabbildungen
Standardansicht

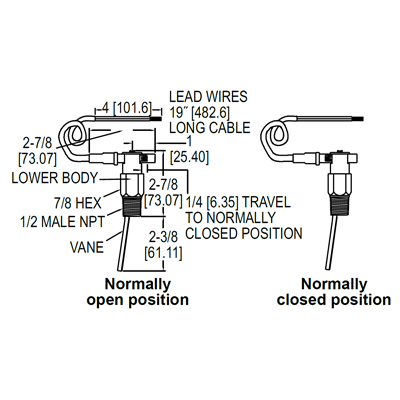

Abmessungen
Vorteile / Eigenschaften
- Hermetisch abgedichteter SPST-Reedkontakt (NO oder NC einstellbar)
- Trimmbarer Edelstahl-Vane mit Kalibrierschablone
- Einfacher elektrischer Austausch ohne Prozessunterbrechung
- Korrosionsbeständiges Gehäuse aus Messing oder 303 Edelstahl
- Wetterfestes Nylon-Gehäuse, Schutzart NEMA 4X (IP66)
Typische Anwendungen
- Durchflussnachweis in Kesseln, Warmwasserbereitern und Kühlern
- Schutz von Pumpen, Motoren und Anlagen bei fehlendem Strömungsnachweis
- Automatisches Starten von Hilfspumpen und Aggregaten
Technische Daten
| Medien | Kompatible Gase oder Flüssigkeiten |
|---|---|
| Materialien | Vane: 301 SS; Gehäuse: Messing oder 303 SS; Magnet: Keramik |
| Temperaturgrenze | bis 93°C |
| Druckgrenze | Messing: 69 bar; Edelstahl: 138 bar |
| Schaltertyp | SPST-Reedkontakt (feldjustierbar NO/NC) |
| Schaltleistung | 0,5 A @ 120 VAC; 1,5 A @ 24 VDC; 0,001 A @ 200 VDC |
| Gehäuseschutz | NEMA 4X (IP66), wetterfest |
| Prozessanschluss | 1/2" NPT oder BSPT Außengewinde |
| Montage | In jeder Lage möglich (Nennwerte bezogen auf horizontale Leitung) |
| Elektrischer Anschluss | 18 AWG, 483 mm Leitungslänge, PVC-Mantel |
| Gehäusematerial | Nylon |
| Gewicht | 160 g |
