Serie FS-2
Kostengünstiges Schaufel-Durchflussrelais mit einstellbarem Schaltpunkt
Das FS-2 Vane-Durchflussrelais bietet eine preiswerte Lösung zur Durchflussüberwachung in Rohrleitungen von 1" bis 8" Durchmesser. Die Schaufellänge lässt sich feldseitig anpassen und der Schaltpunkt kann bequem über eine Schraube justiert werden. Das wetterfeste Aluminiumgehäuse erlaubt die Montage im Freien. Das Gerät ist ideal für den Einsatz in Heizkesseln, Kühlleitungen, Warmwasserbereitern oder Flüssigkeitstransportsystemen.
Produktabbildungen
Standardansicht

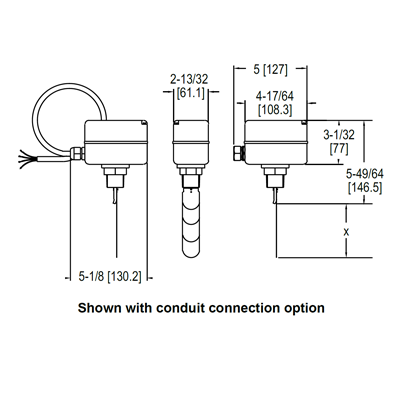

Abmessungen
Vorteile / Eigenschaften
- Feldseitig einstellbarer Schaltpunkt durch Schraube und Schaufelkombination
- Anpassbare Schaufellänge für Rohrdurchmesser von 1" bis 8"
- Wetterfestes Aluminiumgehäuse, Schutzart NEMA 4 (IP64)
- Montage mit 1" NPT- oder BSPT-Gewinde
- Geringe Kosten bei hoher Funktionalität
Typische Anwendungen
- Heizkessel und Warmwasserbereiter
- Kühlleitungen und Chiller-Systeme
- Flüssigkeitstransfersysteme
- Maschinen und Anlagen mit Wasser- oder Ölkreisläufen
Technische Daten
| Medien | Kompatible Flüssigkeiten |
|---|---|
| Materialien | Schaufel: Edelstahl; Gehäuse: geschmiedetes Messing; Balg: Zinnbronze |
| Temperaturgrenze | 110°C |
| Druckgrenze | 10 bar (145 psig) |
| Schutzklasse | NEMA 4 (IP64) |
| Schaltkontakt | SPDT-Schnappschalter |
| Schaltleistung | 10 A (res.), 3 A (ind.) @ 250 VAC |
| Elektrischer Anschluss | Mit Kabelverschraubung und Drahtanschlüssen oder optional mit 1" NPT-Leerrohranschluss |
| Prozessanschluss | 1" NPT oder BSPT Außengewinde |
| Montage | Senkrecht auf horizontale Rohrleitung |
| Gehäusematerial | Druckguss-Aluminiumlegierung |
| Gewicht | 0,8 kg |
Zubehör
| Option | Beschreibung |
|---|---|
| -BSPT | Prozessanschluss mit BSPT-Gewinde |
| -CND | 1" NPT-Leerrohranschluss ohne Drahtanschlüsse |
