Serie TDFS2
Thermischer Strömungsschalter ohne mechanische Teile
Die Serie TDFS2 ist ein thermischer Strömungsschalter zur Erkennung von Durchfluss in wasserbasierten Medien. Im Gegensatz zu mechanischen Varianten verzichtet das System auf bewegliche Teile wie Schaufeln oder Federn. Dadurch wird eine hohe Zuverlässigkeit und Lebensdauer erreicht. Der Schaltpunkt ist mithilfe eines beiliegenden Magneten feldjustierbar. Zwei LED-Anzeigen am Gehäuse zeigen den Status des Durchflusses an.
Produktabbildungen
Standardansicht

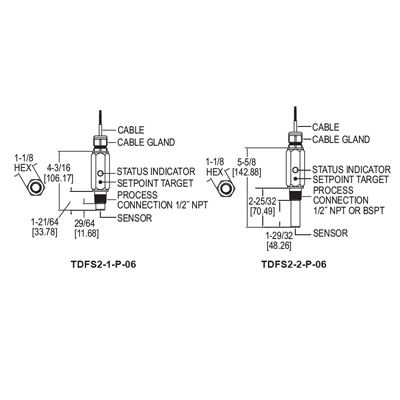

Abmessungen
Vorteile / Eigenschaften
- Keine beweglichen Teile - keine Schaufel, kein Verschleiß
- Geringer Druckabfall durch geringe Eintauchtiefe (ca. 10%)
- Lange Lebensdauer durch Temperatursteuerung des Heizprinzips
- Statusanzeige durch zwei LED-Indikatoren
- Feldjustierbarer Schaltpunkt per Magnet
- Geeignet für Rohrdurchmesser von 1/2" bis 10"
Typische Anwendungen
- Boiler-Durchflussüberwachung
- Wärmetauscher und Kühler
- Flüssigkeitstransfersysteme
- Warmwasserbereiter
Technische Daten
| Medien | Wasserbasierte Flüssigkeiten |
|---|---|
| Materialien (medienberührt) | 316 Edelstahl |
| Rohrgrößen | 1/2" bis 1-1/2" oder 2" bis 10" (modellabhängig) |
| Schaltbereich | 0,15 bis 3,0 m/s |
| Wiederholgenauigkeit | 0,02 m/s + 3% vom Schaltpunkt |
| Hysterese | 0,03 m/s + 15% vom Schaltpunkt |
| Temperaturbereich | Umgebung und Medium: -15 bis 60°C |
| Lagerungstemperatur | -40 bis 85°C |
| Druckgrenze | 20,67 bar (300 psig) |
| Ansprechzeit | ca. 8 Sekunden |
| Versorgungsspannung | 9-24 VDC |
| Schaltstrom | 400 mA, reduziert um 5 mA/°C über 23°C |
| Stromaufnahme | Durchschnitt: 93 mA; Spitze: 300 mA |
| Schaltausgänge | 1 x NPN NO, 1 x NPN NC |
| Prozessanschluss | 1/2" NPT oder BSPT (modellabhängig) |
| Elektrischer Anschluss | 1/2" NPT oder Kabelverschraubung mit 1,8 m PVC-Kabel |
| Gehäuseschutz | NEMA 4X (IP65) |
| Gehäusematerialien | 316/416 Edelstahl, Polycarbonat, Neopren, Acrylat-Urethan |
| Zulassungen | CE |
Zubehör
| Hinweis | Beschreibung |
|---|---|
| Setpoint Magnet | Im Lieferumfang zur feldseitigen Schaltpunkteinstellung enthalten |
