Serie HFT
Durchflusstransmitter mit analogem Ausgang und LED-Anzeige
Die Serie HFT bietet robuste Durchflusstransmitter für Wasser- und Luftanwendungen. Der Sensor arbeitet nach dem Kolbenprinzip und liefert ein lineares Spannungssignal im Bereich 1-10 VDC. Ein eingebauter Hall-Effekt-Sensor detektiert die Kolbenposition. Die LED-Anzeige auf dem Gehäuse signalisiert, ob der voreingestellte Durchflusswert erreicht wurde. Die Transmitter sind für den Einbau in jeder Lage geeignet und können in Verbindung mit Regelkreisen, SPS oder Alarmsystemen verwendet werden.
Produktabbildungen
Standardansicht

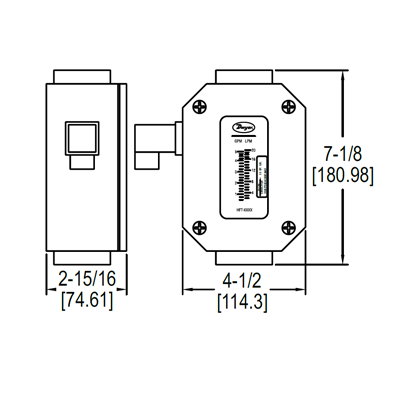

Abmessungen
Vorteile / Eigenschaften
- Hall-Effekt-Sensor mit analogem 1-10 VDC-Ausgang
- Mechanischer Kolben mit geringer Hysterese
- LED-Signalisierung bei Erreichen des Durchflusswerts
- Gehäuseschutz NEMA 4X (IP66) - geeignet für raue Umgebungen
- Montage in jeder Einbaulage möglich
Typische Anwendungen
- Prozessüberwachung
- Rückkühlkreisläufe
- Wasserverteilungssysteme
- Luftstromkontrolle in HLK-Systemen
Technische Daten
| Medien | Wasser, Luft |
|---|---|
| Messprinzip | Mechanischer Kolben mit Hall-Sensor |
| Versorgungsspannung | 12-24 VDC |
| Ausgangssignal | 1-10 VDC (linear) |
| Temperaturgrenze | bis 85°C |
| Druckgrenze | bis 103 bar (1500 psig) |
| Genauigkeit | ±2% vom Endwert |
| Wiederholgenauigkeit | ±1% |
| Gehäuseschutz | NEMA 4X (IP66) |
| Prozessanschluss | 1/4" bis 1-1/2" NPT Innengewinde (modellabhängig) |
| Ausgangslast | 10 kOhm oder größer |
| LED-Anzeige | Leuchtet bei Erreichen des Schaltwerts |
| Montage | In jeder Einbaulage |
