Serie PFT
Schaufelrad-Durchflusssensor mit Impuls- oder 4-20 mA-Ausgang
Die Serie PFT ist ein robuster Schaufelrad-Durchflusssensor zur Durchflussüberwachung wasserbasierter Medien in Rohrleitungen von 1,5 bis 40 Zoll. Je nach Ausführung liefert das Gerät entweder ein frequenzproportionales Impulssignal (NPN, Rechteck) oder ein analoges 4-20 mA-Signal. Die Technologie nutzt induktive Erfassung und kommt ohne Magnete aus, wodurch sie unempfindlich gegenüber magnetischen Partikeln ist. Eine Version mit Hot-Tap-Anschluss ermöglicht den Einbau ohne Betriebsunterbrechung.
Produktabbildungen
Standardansicht

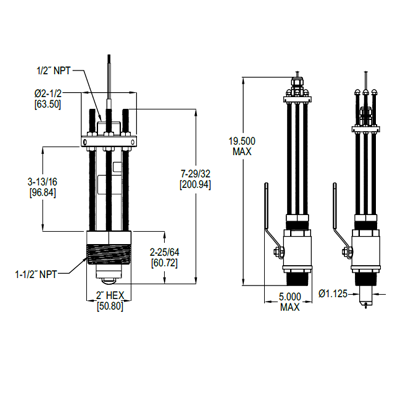

Abmessungen
Vorteile / Eigenschaften
- Langlebige Lager und Wellen für Anwendungen mit Partikeln
- Induktives Sensorsystem - keine Magnete im Medium
- Umfangreiche Anpassung an Rohrgrößen von 1,5 bis 40 Zoll
- Ausführungen mit Analogausgang oder Rechteckimpuls
- IP67 (NEMA 6P) wetterfest und untertauchbar
- Optionale Hot-Tap-Installation ohne Unterbrechung des Prozesses
Typische Anwendungen
- Bewässerungsanlagen
- Grundwassersanierung
- Kühlkreisläufe
- Pumpenschutz
- Leckageerkennung
- Filtrationssysteme
Technische Daten
| Messbereich | 0,37 bis 7,62 m/s |
|---|---|
| Medien | Wasserbasierte Flüssigkeiten |
| Wetted Materials | Gehäuse: Messing oder 316 SS; O-Ring: FKM (Standard), Silikon oder Buna-N; Schaufelrad: 316 SS; Welle: Wolframkarbid oder 316 SS; Lager: PTFE |
| Genauigkeit | ±1% vom Endwert |
| Wiederholgenauigkeit | ±0,5% vom Endwert |
| Temperaturbereich | -40 bis 100°C |
| Druckgrenze | Bis zu 27,6 bar bei 38°C; 22,4 bar bei 100°C |
| Prozessanschluss | 1,5" oder 2" NPT/BSPT Außengewinde |
| Ausgangssignal | Impuls: NPN open collector, 3,2-200 Hz; 4-20 mA (linear, 4 mA = 0 ft/s, 20 mA = 25 ft/s) |
| Versorgungsspannung | 10-35 VDC |
| Leistungsaufnahme | max. 40 mA |
| Elektrischer Anschluss | 6,1 m abgeschirmtes Kabel (optional: erdverlegbares UL-Kabel) |
| Gehäuseschutz | IP67 (NEMA 6P), Messingausführung IP67 |
| Gewicht | ca. 1,36 kg |
| Zulassungen | CE |
