Serie SF
Durchflusstransmitter mit Sichtanzeige und 4-20 mA Ausgang
Die Serie SF ist ein Sicht-Durchflusstransmitter mit tangentialem Turbinenprinzip und 4-20 mA-Ausgang. Das kompakte In-Line-Design erlaubt eine einfache Integration in Rohrsysteme mit 1/2" NPT-Anschluss. Je nach Modell ist das Gerät mit einem Gehäuse aus 316 Edelstahl (SF10) oder mit transparenter Polycarbonat-Abdeckung (SF11) erhältlich, um den Durchfluss visuell zu überprüfen. Dank LED-Anzeige, Nullpunkt- und Spanneinstellung sowie integriertem Überstromschutz eignet sich der Transmitter besonders für raue Industrieumgebungen.
Produktabbildungen
Standardansicht

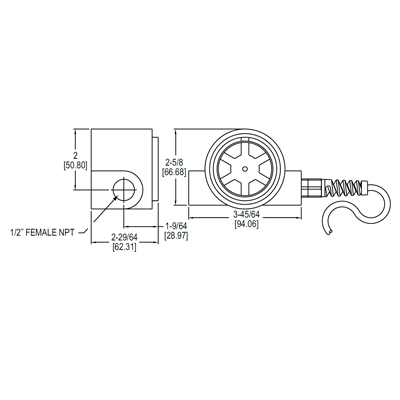

Abmessungen
Vorteile / Eigenschaften
- 2-Draht-Loop-System mit 4-20 mA Ausgang
- Anzeige des Durchflusses durch Sichtfenster (Modell SF11)
- LED-Betriebsanzeige sowie einstellbarer Nullpunkt und Spanne
- 316 Edelstahl-Ausführung (SF10) für Druck bis 34 bar (500 psig)
- Polycarbonat-Ausführung (SF11) für optische Sichtkontrolle
- Hermetisch gekapselte Elektronik, Schutz gegen Überstrom und Verpolung
- Montage in beliebiger Lage möglich
Typische Anwendungen
- Kühl- und Schmierkreisläufe
- HLK-Systeme
- Dosiersysteme für aggressive Chemikalien
- Batch-Prozesse
Technische Daten
| Messprinzip | Tangentiale Turbine mit hermetischer Elektronik |
|---|---|
| Medien | Kompatible Flüssigkeiten |
| Wetted Materials | 316 SS Schaft und Gehäuse, Iglide®-Lager, Buna-N Dichtung (optional EPR), Acetal-Copolymer |
| Durchflussbereich | 0,5 bis 15 GPM (2 bis 60 L/min) |
| Genauigkeit | ±2% vom Endwert |
| Wiederholgenauigkeit | ±0,5% vom Endwert |
| Temperaturbereich | -7 bis 107°C |
| Druckgrenze | SF10: 34 bar (500 psig); SF11: 14 bar (200 psig) |
| Ansprechzeit | 2 Sekunden (90% vom Endwert) |
| Versorgungsspannung | 12-35 VDC |
| Ausgangssignal | 4-20 mA |
| Loop-Widerstand | Max. 1150 Ω |
| Prozessanschluss | 1/2" NPT Innengewinde |
| Elektrischer Anschluss | Litzenleitung: 22 AWG, 2,7 m |
| Max. Partikelgröße | 100 μm |
| Zulassungen | CE |
