Serie SF2
Sicht-Durchflusstransmitter mit optischer Kontrolle und elektrischem Ausgang
Die Serie SF2 kombiniert eine visuelle Durchflusskontrolle mit einem elektrischen Ausgang: je nach Modell als SPDT-Relais oder als Impulsausgang (Rechtecksignal). Der massive Messingkörper, das Polysulfon-Fenster und der keramische Stift sorgen für eine hohe chemische Beständigkeit. Der rotierende Rotor erlaubt eine einfache optische Überwachung des Durchflusses. Modelle mit SPDT bieten einstellbare Schaltpunkte, Impulsmodelle liefern ein digitales Signal proportional zur Strömungsgeschwindigkeit.
Produktabbildungen
Bild 1

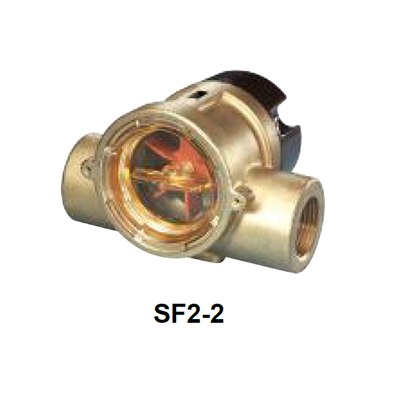

Bild 2
Vorteile / Eigenschaften
- SPDT-Relaisausgang (1 A @ 24 VDC oder 0,3 A @ 110 VAC) oder Impulsausgang (4,5-24 VDC)
- Robuster Messingkörper, chemikalienresistenter Rotor (PPS) und Polysulfon-Sichtfenster
- Geeignet für flüssige Medien bis 100°C und 13,8 bar
- Justierbare Schaltpunkte bei SPDT-Modellen
- Visuelle Durchflusskontrolle durch drehenden Rotor
Typische Anwendungen
- Kühl- und Schmierkreisläufe
- HLK-Systeme
- Dosiersysteme für aggressive Medien
- Batchprozesse
Technische Daten
| Messprinzip | Rotor mit Sichtfenster und elektrischem Ausgang |
|---|---|
| Medien | Kompatible Flüssigkeiten |
| Wetted Materials | Messing, PPS, Polysulfon, Keramik, Fluorelastomer |
| Genauigkeit | ±5% (Relais), ±7% (Impuls bis 5 GPM), ±15% (bis 60 GPM) |
| Temperaturbereich | -29 bis 100°C |
| Druckgrenze | 13,8 bar (200 psig) |
| Elektrischer Anschluss | Relais: 20 AWG, Impuls: 22 AWG, je 610 mm PVC-Leitung |
| Ausgangssignal | SPDT oder Impuls (4,5-24 VDC) |
| Prozessanschluss | 1/4" bis 1" NPT Innengewinde (modellabhängig) |
| Setpoint-Differenz | max. 15% (nur Relaisausführung) |
| Max. Viskosität | 200 SSU |
| Zulassungen | CE |
