Serie SFI-100T
Robuster Sicht-Durchflussanzeiger mit elektronischem Impulsausgang
Die Serie SFI-100T kombiniert einen Sicht-Durchflussanzeiger mit einem integrierten A-711T Sensor für eine elektrische Fernübertragung des Durchflusses. Der Transmitter liefert zwei pulsierende Ausgangssignale: einen 5 VDC Impuls sowie ein Signal mit der angelegten Betriebsspannung (8-28 VDC), jeweils proportional zur Durchflussrate. Die robuste Messingkonstruktion, das frontseitig abschraubbare Sichtglas sowie die UV-Beständigkeit machen den SFI-100T ideal für den Einsatz im Freien und in anspruchsvollen Umgebungen.
Produktabbildungen
Standardansicht

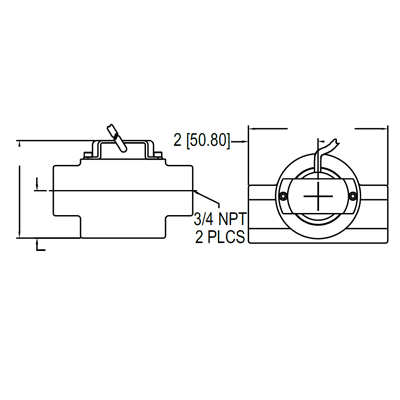

Abmessungen
Vorteile / Eigenschaften
- Zwei Impulsausgänge: 5 VDC und Versorgungsspannung (8-28 VDC)
- Härtebeständiges Sichtfenster aus gehärtetem Glas
- Massiver Messingkörper - langlebig und UV-resistent
- Einfaches Reinigen durch abschraubbares Frontfenster
- Visuelle Durchflussanzeige durch roten Rotor
- Horizontaler Einbau empfohlen
Typische Anwendungen
- Kühl- und Schmierkreisläufe
- HLK-Systeme
- Überwachung von Kalt- oder Warmwasserströmen
- Wasserdurchflusskontrolle bei Kälteanlagen
Technische Daten
| Medien | Kompatible Flüssigkeiten |
|---|---|
| Wetted Materials | Gehäuse: Messing; Fenster: Gehärtetes Glas; Rotor: rotes, UV-beständiges PBT; Achse: 316 Edelstahl; Lager: Edelstahl; Dichtung: Buna-N |
| Temperaturbereich | -29 bis 93°C |
| Druckgrenze | 8,6 bar |
| Viskositätsgrenze | 200 SSU |
| Versorgungsspannung | 8-28 VDC |
| Ausgangssignal | Zwei pulsierende Spannungsausgänge (5 VDC und Eingangsspannung) |
| Frequenzbereich | 0 bis 100 Hz |
| Genauigkeit | ±5% vom Endwert |
| Einbaulage | Horizontal |
| Prozessanschluss | 1/2" oder 3/4" NPT Innengewinde |
| Gewicht | ca. 0,7-0,8 kg |
