Serie WNT
Mechanischer Wasserzähler mit Impulsausgang aus ECO BRASS®
Die Serie WNT ist ein mechanischer Mehrstrahl-Wasserzähler zur Erfassung des gesamten Wasserverbrauchs in Trinkwassersystemen. Der aus ECO BRASS® gefertigte, bleifreie Körper ist NSF-zertifiziert und für den Einsatz in Wohn- und Gewerbeanlagen konzipiert. Ein pulsierender Ausgang ermöglicht die Fernübertragung der Verbrauchswerte, z. B. zur Integration in Gebäudeleittechnik.
Produktabbildungen
Standardansicht

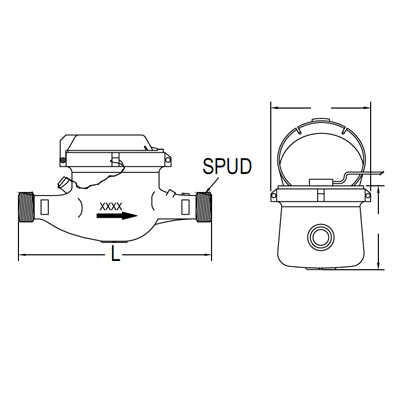

Abmessungen
Vorteile / Eigenschaften
- Mehrstrahl-Design mit hoher Messgenauigkeit auch bei kleinen Durchflüssen
- Hermetisch versiegeltes, beschlagfreies Zählwerk
- Bleifreier ECO BRASS®-Körper mit NSF-Zulassung für Trinkwasser
- Wartungsfreier Betrieb mit langer Lebensdauer
- Integriertes Partikelsieb verhindert Messfehler
- Impulsausgang proportional zum Durchfluss (0,1 / 1 / 10 / 100 Gal pro Impuls)
- Einfache Montage mit mitgelieferten Anschlusskupplungen
Typische Anwendungen
- Trinkwasser- und Hauswassersysteme
- Wasserverbrauchsmessung in Wohngebäuden
- Fernüberwachung in gebäudetechnischen Anlagen
Technische Daten
| Medien | Wasser |
|---|---|
| Messprinzip | Mechanisch, Mehrstrahl |
| Materialien | Körper & Kupplungen: ECO BRASS®; Messkammer: ABS |
| Temperaturgrenze | 50 °C |
| Druckgrenze | 10 bar |
| Genauigkeit | ±3 % Übergangsbereich, ±1,5 % Nennbereich |
| Ausgangssignal | Impulsfrequenz proportional zum Durchfluss |
| Impulsrate | 0,1 / 1 / 10 / 100 Gal pro Impuls (modellabhängig) |
| Elektrische Daten | 0,01 A @ 24 VAC/DC |
| Elektrischer Anschluss | Farbcodierte Leitungen, 1,5 m |
| Einbaulage | Horizontal, Zählwerk nach oben |
