Serie UFB
Ultraschall-Durchflussmessgerät für die Rohrmontage
Die Serie UFB ist ein stationäres Ultraschall-Durchflussmessgerät, das das Laufzeitdifferenzprinzip nutzt, um die Durchflussrate von Flüssigkeiten in Rohrleitungen zu ermitteln. Das Gerät bietet einen nicht-invasiven Messaufbau, bei dem die Sensoren außen auf dem Rohr angebracht werden. Damit eignet es sich besonders für homogene Flüssigkeiten ohne Luftblasen oder Feststoffe.
Produktabbildungen
Standardansicht

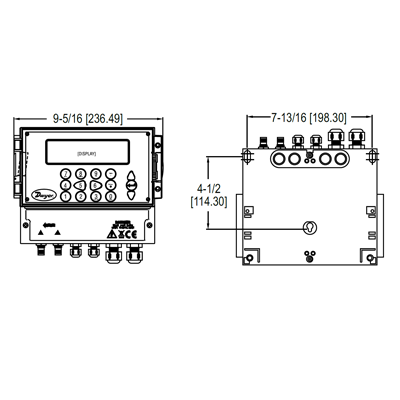

Abmessungen
Vorteile / Eigenschaften
- Nicht-invasives Messprinzip
- Einfach zu installieren mit im Lieferumfang enthaltenem Montageset
- Kompaktes, leichtes Design mit IP65-Schutzklasse
- Mehrsprachiges Display mit Hintergrundbeleuchtung
- Für viele Rohrmaterialien und -durchmesser geeignet (13 bis 2000 mm)
Typische Anwendungen
- Wasseraufbereitung
- Industrielle Systeme
- Bewässerungsanwendungen
- Trink- und Flusswasser
- Glykol-/Wasser-Gemische
- Hydrauliksysteme und Diesel
- Datenlogger für Wasserverbrauch
Technische Daten
| Messmedium | Homogene Flüssigkeiten, max. 3 % Luftblasen/Feststoffe |
|---|---|
| Messbereich | 0,1 bis 10 m/s |
| Genauigkeit | ±0,5 bis ±2 % (abh. von Rohrgröße & Durchfluss) |
| Wiederholbarkeit | ±0,5 % des Messwerts |
| Rohrdurchmesser | 13 bis 2000 mm |
| Gehäuseschutz | IP65 (Wandler), IP54 (Sensoren) |
| Ausgänge | 4-20 mA, Pulse, Relais, Alarm |
| Anzeige | 240x64 Pixel Grafikdisplay, beleuchtet |
| Sprachen | 10 Sprachen inkl. Deutsch, Englisch, Französisch |
| Temperaturgrenze | Sensor: -20 bis +135 °C, Controller: -20 bis +50 °C |
| Stromversorgung | 86-264 VAC oder 24 VAC/VDC |
| Leistungsaufnahme | 10,5 W |
| Gehäusematerial | ABS-Kunststoff und Aluminium |
| Montage | Wandmontage |
| Gewicht | Nur Gerät: 1,26 kg, mit Zubehör: 4,5 kg |
| Rohrmaterialien | Stahl, Edelstahl, Kupfer, PVC, Beton, Glas etc. |
