Serie UFM2
Kompakter Ultraschall-Durchflussmesser mit Clamp-On-Montage
Die Serie UFM2 ist ein wirtschaftlicher, kompakter Clamp-On-Ultraschall-Durchflussmesser für sauberes Wasser. Er nutzt das Laufzeitdifferenzverfahren zur Messung der Durchflussgeschwindigkeit und benötigt keine invasive Installation. Das Gerät wird außen am Rohr befestigt und misst berührungslos die Strömung homogener Flüssigkeiten. Ideal geeignet für Anwendungen mit Stahl-, Kupfer- oder Kunststoffrohren von 3/4 bis 7 Zoll Außendurchmesser.
Produktabbildungen
Standardansicht

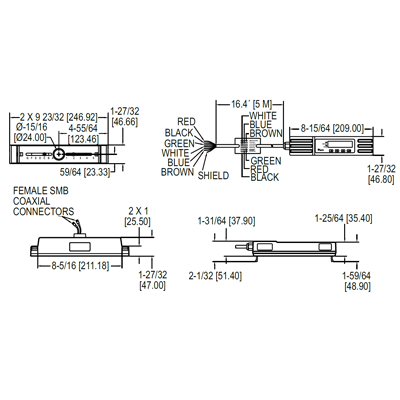

Abmessungen
Vorteile / Eigenschaften
- Clamp-On-Design spart Installationskosten
- Kein Eingriff in die Rohrleitung erforderlich
- Messung von Flüssigkeiten mit max. 3 % Partikelanteil
- Display mit Hintergrundbeleuchtung, Anzeige von Durchflussrate & Gesamtmenge
- Komplettes Kit inkl. Sensor, Kabel, Halterungen und Montagezubehör
- CE-konform
Typische Anwendungen
- Wärmezählung (z. B. Heiz- und Kühlkreise)
- Trink- und Prozesswasser
- Kaltwasser in HLK-Anlagen
Technische Daten
| Messmedium | Sauberes Wasser (<3 % Partikel) |
|---|---|
| Messbereich | 0,1 bis 10 m/s |
| Genauigkeit | ±3 % ab 0,3 m/s |
| Wiederholbarkeit | ±0,15 % des Messwerts |
| Anzeige | 2-zeilig, je 16 Zeichen, Hintergrundbeleuchtung |
| Ausgänge | 1 x 4-20 mA, 1 x Puls (MOSFET-Relais) |
| Lastwiderstand | max. 620 Ohm |
| Impulsrate | bis 200 Hz |
| Stromversorgung | 12-24 VAC/DC |
| Leistungsaufnahme | max. 7 W |
| Temperaturgrenze | Medium: 0-85 °C, Umgebung: 0-50 °C |
| Gehäuseschutz | IP54 |
| Gehäusematerial | Polycarbonat |
| Elektrischer Anschluss | 5 m Kabel |
| Gewicht | 1,315 kg |
| Rohrdurchmesser | Außen: 25 bis 180 mm |
| Rohrmaterialien | Stahl, Kupfer, Kunststoff |
