Serie MFS & MFS2
Magnetisch-induktive Durchflussmesser ohne bewegliche Teile
Die kompakten Durchflussmesser der Serie MFS & MFS2 arbeiten nach dem magnetisch-induktiven Messprinzip und erfassen die Strömung leitfähiger Medien ohne bewegliche Teile. Sie sind ideal für Anwendungen mit verunreinigten Flüssigkeiten geeignet und bieten sowohl Frequenz- als auch optional einen Analogausgang. Verschiedene Anschlussgewinde und Messbereiche machen sie universell einsetzbar.
Produktabbildungen
Bild 1

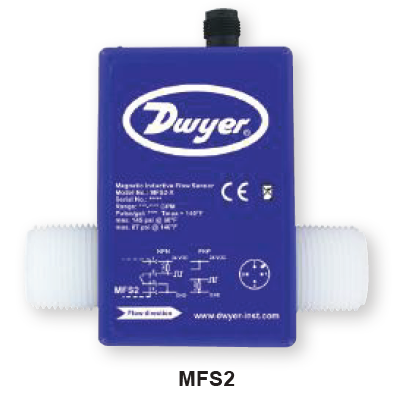

Bild 2
Vorteile / Eigenschaften
- Keine beweglichen Teile, dadurch wartungsfrei
- Funktioniert auch bei verunreinigten Medien
- Niedriger Druckverlust durch freien Rohrquerschnitt
- Unempfindlich gegen Temperatur-, Dichte- und Viskositätsänderungen
- Schnelle Ansprechzeiten: < 500 ms (MFS), < 100 ms (MFS2)
- LED-Statusanzeige proportional zur Durchflussrate
Typische Anwendungen
- Durchflussüberwachung verschmutzter Medien
- Wasser- und Abwassertechnik
- Leitfähige Flüssigkeiten in der Industrie
- Bewässerungssysteme
Technische Daten
| Messmedium | Leitfähige, nicht beschichtende Flüssigkeiten |
|---|---|
| Messbereiche | 0,25 bis 52,8 GPM (1 bis 200 L/min), je nach Modell |
| Genauigkeit | MFS: ±2 %, MFS2: ±1 % vom Messwert |
| Wiederholbarkeit | 1 % |
| Medientemperatur | 0–90 °C (MFS), -10–60 °C (MFS2) |
| Umgebungstemperatur | 5–70 °C (MFS), 5–60 °C (MFS2) |
| Druckgrenze | MFS: 16 bar, MFS2: 10 bar @ 20 °C |
| Versorgungsspannung | 24 VDC ±10 % |
| Ausgang | Frequenz (NPN/PNP), optional 4–20 mA |
| Leistungsaufnahme | 0,6 W |
| Stromaufnahme | max. 80 mA |
| Min. Leitfähigkeit Medium | 50 µS/cm |
| Schutzart | IP65 / NEMA 4 |
| Elektr. Anschluss | Stecker M12x1, 4-polig |
| Materialien (medienberührt) | 316 SS, PVDF, PEEK-GF30, EPDM (je nach Typ) |
