Serie IEF
Einsteckbarer elektromagnetischer Durchflussmesser mit BACnet- oder Modbus-Kommunikation
Der IEF ist ein universell einsetzbarer, einstellbarer Durchflussmesser zur Erfassung leitfähiger Flüssigkeiten mittels elektromagnetischem Messprinzip. Er lässt sich in Rohrleitungen von 4 bis 36 Zoll einbauen und verfügt über analoge, Impuls- und Alarmausgänge sowie über BACnet MS/TP oder Modbus© RTU Kommunikation. Dank Setup-Wizard und Installationskit erfolgt die Einrichtung schnell und präzise.
Produktabbildungen
Bild 1

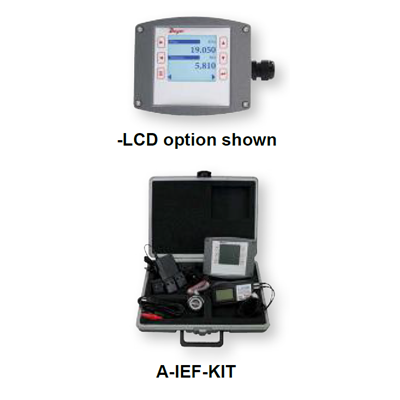

Bild 2
Vorteile / Eigenschaften
- Messbereich 0 bis 6 m/s (0 bis 20 ft/s)
- Einsetzbar in 4-36" Rohre (101-914 mm)
- Keine beweglichen Teile - wartungsarm
- Integrierte Anzeige (optional) oder Fernanzeige
- Konfigurierbar für Rohrmaterial, Medium, Ausgänge und Kalibrierung
- Niedriger Druckverlust < 0,1 psi bei 12 ft/s
- Setup-Kit mit Dickenschablone und Maßband
- Optionale Absperrventile für Hot-Tap-Montage
Typische Anwendungen
- Kühlkreisläufe
- Trinkwasser und Abwasser
- Prozessflüssigkeiten
- Wasserversorgung
- Gebäudetechnik, Heizung, Klimatisierung
Technische Daten
| Messprinzip | Magnetisch-induktiv (Einstecksonde) |
|---|---|
| Messbereich | 0 bis 6 m/s (0 bis 20 ft/s) |
| Genauigkeit | ±0,5 % vom Messwert (High Accuracy Modelle) |
| Medientemperatur | 15 bis 121 °C |
| Umgebungstemperatur | -29 bis 71 °C |
| Druckgrenze | 27,6 bar bei 38 °C |
| Leitfähigkeit | > 20 μS/cm |
| Ausgänge | 4-20 mA, 0-5/10 V, Impuls/Frequenz, 2 Alarme |
| Kommunikation | BACnet MS/TP oder Modbus RTU (RS-485) |
| Versorgung | 12-42,4 VDC oder 12-36 VAC |
| Schutzart | IP68 (ohne Anzeige), IP66 (mit LCD) |
| Material Gehäuse | Aluminium, pulverbeschichtet |
| Medienberührte Teile | 316 SS, Polystyrol, Silikon |
| Prozessanschluss | 1" NPT oder BSPT (mit optionalem Kugelhahn) |
