Serie IEFB
Einsteckbarer thermischer Energiemesser mit integrierter Temperaturmessung
Der Einsteck-Energiemesser IEFB kombiniert elektromagnetische Durchflussmessung mit integrierter Temperaturmessung und Energieberechnung in einem einzigen Gerät. Dank werkseitiger Vorkonfiguration und einfacher Installation mit Setup-Kit eignet er sich ideal für Anwendungen an Kühlern, Heizkesseln oder in gebäudetechnischen Systemen. Er verfügt über Modbus®- oder BACnet-Kommunikation sowie analoge, Frequenz- und Alarm-Ausgänge.
Produktabbildungen
Bild 1

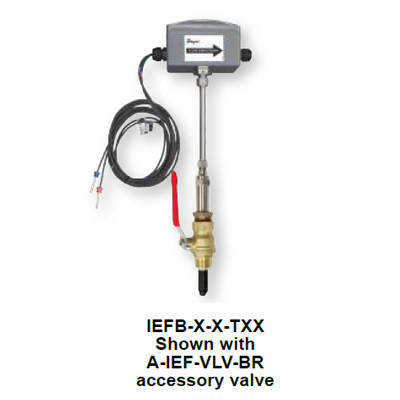

Bild 2
Vorteile / Eigenschaften
- Kombiniertes System für Durchfluss-, Temperatur- und Energiemessung
- Wahlweise mit Modbus® RTU oder BACnet MS/TP Kommunikation
- Messbereich bis 6 m/s, Leitfähigkeit > 20 µS/cm
- Einsetzbar für Rohrgrößen von 100 bis 900 mm
- Vorkonfiguriert inkl. Setup-Tool und Einbauhilfe
- Auswahl an Displayoptionen, Thermowells und Kugelhähnen
Typische Anwendungen
- Monitoring von Kühl- und Heizleistungen
- Wärmemengenmessung und Energieabrechnung
- Gebäudetechnik und HLK-Systeme
- Industrieanlagen und Versorgungsnetze
Technische Daten
| Messprinzip | Magnetisch-induktiv mit integrierter Temperaturmessung |
|---|---|
| Messbereich | 0 bis 6 m/s (0 bis 20 ft/s) |
| Genauigkeit | High Accuracy: ±0,5 %, Standard: ±1 % |
| Temperaturfühler | Platin RTD 4-Leiter, Klasse B, mit Thermowells |
| Temperaturbereich | -29 bis 71 °C Umgebung, 15 bis 121 °C Medium |
| Druckgrenze | 27,6 bar bei 38 °C |
| Kommunikation | BACnet MS/TP oder Modbus® RTU |
| Ausgänge | 4–20 mA, Impuls/Frequenz, 2 Alarme |
| Versorgung | 12–42 VDC oder 12–36 VAC |
| Leitfähigkeit | > 20 µS/cm |
| Gehäuse | Aluminium, IP68 (ohne LCD), IP66 (mit LCD) |
