Serie TUF
Ultraschall-Energiemesser mit Durchfluss- und Temperaturerfassung
Die Ultraschall-Energiemesser der Serie TUF vereinen Durchfluss- und Temperaturmessung in einem kompakten Gerät zur Erfassung von Heiz- und Kühlenergieverbräuchen. Sie eignen sich hervorragend zur Montage an Kühlern oder Heizkesseln und bieten hohe Genauigkeit, lange Lebensdauer sowie eine serielle Kommunikationsschnittstelle (Modbus® oder BACnet).
Produktabbildungen
Bild 1

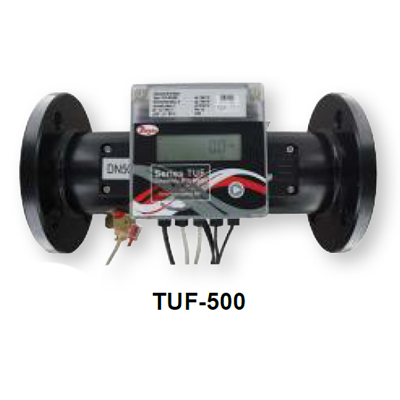

Bild 2
Vorteile / Eigenschaften
- Keine beweglichen Teile, dadurch wartungsarm
- Durchfluss- und Temperaturüberwachung in einem Gerät
- Hohe Genauigkeit: Klasse 2 nach EN1434/CJ128
- Kommunikation über Modbus® RTU oder BACnet MS/TP
- Vielseitige Stromversorgung: 24 VAC/VDC oder 3,6 V Lithiumbatterie
- Anzeige der Parameter über 8-stelliges LED-Display
Typische Anwendungen
- Wärme- und Kältemengenmessung
- Monitoring von Heiz-/Kühlanlagen (z.‑B. Fan Coils, Radiatoren)
- Nebenkostenabrechnung in Mietobjekten
Technische Daten
| Messprinzip | Ultraschall |
|---|---|
| Service | Saubere, kompatible Flüssigkeiten |
| Materialien (medienberührt) | Messing und 316L Edelstahl |
| Anzeige | 8-stelliges LED-Display |
| Genauigkeit | Klasse 2 (BTU), ±2 % vom Qp bei Durchfluss |
| Temperaturgenauigkeit | ±0,1 °C |
| Temperaturbereich | Prozess: 2–95 °C, Umgebung: 5–55 °C |
| Druckgrenze | 232 psi (DN15–40), 362 psi (>DN50) |
| Druckverlust | < 1,5 psi (10 kPa) |
| Stromversorgung | 24 VDC/VAC oder 3,6 V Lithiumbatterie |
| Leistungsaufnahme | 1 W |
| Kommunikation | Modbus® RTU oder BACnet MS/TP |
| Schutzart | IP65 |
| Wiederholbarkeit | 1 % (Durchfluss) |
| Anschluss | G-Anschluss oder Flansch, je nach Modell |
| Montage | Horizontal oder vertikal |
| Elektrischer Anschluss | 3' (0,91 m) Kabel mit Anschlussklemme |
