Serie DFM
Digitaler Durchflussmesser für Gas: Multi-Gas, Multi-Parameter, feldkonfigurierbar
Der digitale Durchflussmesser der Serie DFM ist ein vielseitiger Sensor zur Messung von Massen- und Volumenströmen bei Prozessgasen. Bis zu 30 verschiedene Gase sind auswählbar, zusätzlich lassen sich bis zu 90 weitere Gase und 20 individuelle Gasgemische speichern. Auf dem OLED-Display können gleichzeitig Massenstrom, Volumenstrom, Druck und Temperatur angezeigt werden.
Produktabbildungen
Standardansicht

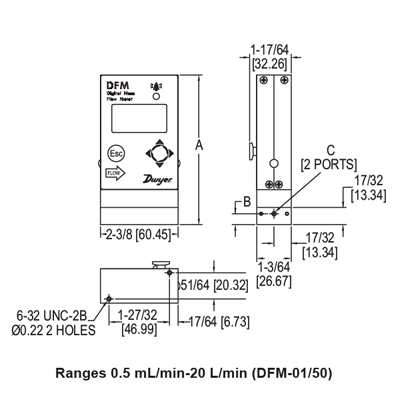

Abmessungen
Vorteile / Eigenschaften
- Messung von Massen- und Volumenstrom sowie Druck und Temperatur
- OLED-Display mit Joystick-Steuerung
- Reaktionszeit unter 20 ms
- Bis zu 90 Gase und 20 benutzerdefinierte Gasgemische speicherbar
- Ausgangssignale konfigurierbar (0–5 VDC, 0–10 VDC, 4–20 mA)
- Solid-State-Relais mit programmierbaren Alarmen (High/Low)
- RS-232 oder Modbus® RS-485 Schnittstelle
Typische Anwendungen
- Gasdurchflussüberwachung in Prozessen
- Steuerung von Pumpen und Ventilen
- Prozessanlagen und wissenschaftliche Ausrüstung
- Bioreaktoren, Beschichtungsprozesse
- Gasanalyse, Probenentnahme
- Allgemeine industrielle Anwendungen
Technische Daten
| Messmedien | Saubere, nicht-korrosive Gase |
|---|---|
| Materialien (medienberührt) | 316 SS, 416 SS, Polyamid, Keramik, Epoxid, Silikon, Glas, Gold, FKM-Dichtungen |
| Genauigkeit | ±(0,5 % vom Messwert + 0,2 % FS) |
| Wiederholbarkeit | ±0,15 % FS |
| Reaktionszeit | 10 ms |
| Ausgänge | 0–5 VDC, 0–10 VDC, 4–20 mA |
| Relais | Solid-State, programmierbar |
| Temperaturbereich | -10–60 °C (Medium & Umgebung) |
| Versorgungsspannung | 9–26 VDC |
| Prozessanschlüsse | 1/8", 1/4", 3/8" Kompressionsverschraubung (je nach Durchflussbereich) |
| Anzeigedisplay | 2-zeiliges OLED (modellabhängig) |
| Druckgrenze | 120 psig (8,27 bar) |
| Gewicht | DFM-01/50: 0,4 kg, DFM-51/56: 0,52 kg |
| Zulassungen | CE |
