Serie GFM
Gasmassen-Zähler mit digitaler Anzeige und hoher Genauigkeit
Die Serie GFM kombiniert einen geraden Strömungssensor mit einem Restriktorelement und ermöglicht so eine hochgenaue und wiederholbare Messung des Massenstroms von Gasen. Das 90° schwenkbare Display zeigt den aktuellen Durchflusswert in technischen Einheiten an. Durch die geringe Abhängigkeit von Temperatur und Druck eignet sich das Gerät ideal für viele industrielle Anwendungen. Ein NIST-Rückführungszertifikat ist im Lieferumfang enthalten.

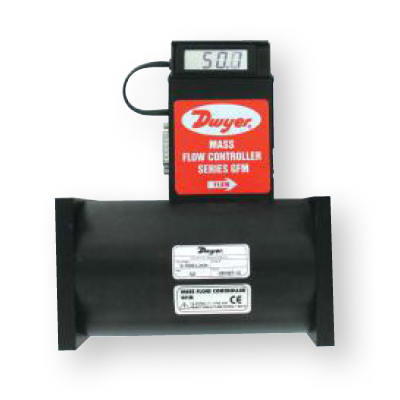

Produktabbildungen
Bild 1
Bild 2
Vorteile / Eigenschaften
- Hohe Messgenauigkeit: ±1 % FS
- Wiederholbarkeit: ±0,25 % FS
- Temperatur- und Druckschwankungen haben kaum Einfluss
- Ausgänge: 0-5 VDC und 4-20 mA
- 3-stelliges LCD-Display, um 90° schwenkbar
- Gehäuse aus Aluminium oder Edelstahl (modellabhängig)
- Leckrate: 1 x 10⁻¹⁰ sccs Helium
Typische Anwendungen
- Prozessüberwachung mit Gasen
- Gasverteilungssysteme
- Qualitätssicherung und Kalibrierung
- Labor- und Analysentechnik
Technische Daten
| Messmedien | Saubere, kompatible Gase |
|---|---|
| Gehäusematerialien | Anodisiertes Aluminium (GFM-1XXX), Edelstahl 316 (GFM-2XXX) |
| O-Ringe | Fluorelastomer |
| Messgenauigkeit | ±1 % FS (Standard), ±1,5 % FS (Modelle X143, X144, X145) |
| Wiederholbarkeit | ±0,25 % FS |
| Ansprechzeit | 2 s bis ±2 % vom Istwert |
| Ausgänge | Linear 0-5 VDC und 4-20 mA |
| Max. Partikelgrö | 5 Mikrometer |
| Temperaturbereich | 0-50 °C |
| Versorgung | ±12 VDC |
| Druckgrenze | Standard: 68,9 bar, Modelle X143-X145: 34,5 bar |
| Leckrate | 1 x 10⁻⁹ sccs Helium |
| Prozessanschluss | Kompressionsverschraubung, 1/4" bis 3/4" je nach Modell |
| Anzeige | 3½-stelliges LCD, um 90° drehbar |
| Zertifizierung | NIST-rückführbar, CE |
