Serie GFC
Gasmassen-Zähler mit Durchflussregelung und PID-Steuerung
Die Serie GFC kombiniert einen geraden Strömungssensor mit einem Restriktorelement und wird für Gasdurchflüsse bis zu 1000 L/min angeboten. Das Gerät ist in Aluminium- oder Edelstahlgehäusen mit Prozessanschlüssen von 1/4" bis 3/4" erhältlich. Die integrierte PID-Elektronik und das elektromagnetische Ventil ermöglichen eine kontinuierliche Regelung auf den eingestellten Sollwert. Die Anzeige erfolgt in technischen Einheiten auf einem um 90° schwenkbaren 3½-stelligen LCD-Display.
Produktabbildungen
Bild 1

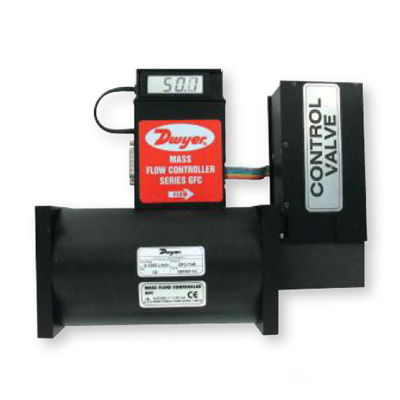

Bild 2
Vorteile / Eigenschaften
- Hohe Genauigkeit: ±1 % FS (Standardmodelle)
- Wiederholbarkeit: ±0,25 % FS
- Temperatur- und druckunabhängige Messung
- Regelung per lokalem Potentiometer oder Fernsignal (0-5 VDC, 4-20 mA)
- Anzeigeeinheit drehbar für flexible Einbaulage
- NIST-rückführbares Kalibrierzertifikat inklusive
Typische Anwendungen
- Gasdurchflussmessung und -regelung
- Betrieb von Pumpen und Ventilen
- Prozesssteuerung
- Vakuumprozesse
- Glas- und Metallbeschichtung
- Filmbeschichtung
Technische Daten
| Messmedien | Saubere, kompatible Gase |
|---|---|
| Benetzte Materialien | GFC-1XXX: eloxiertes Aluminium, Messing, Edelstahl 316, Fluorelastomer-O-Ringe GFC-2XXX: Edelstahl 316, Fluorelastomer-O-Ringe |
| Messgenauigkeit | ±1 % FS (Standard), GFC X143-X145: ±1,5 % FS |
| Wiederholbarkeit | ±0,25 % FS |
| Ansprechzeit | 2 s bis ±2 % vom Istwert |
| Ausgänge | Linear 0-5 VDC und 4-20 mA |
| Max. Partikelgrö | 5 Mikrometer |
| Temperaturbereich | 0-50 °C |
| Versorgung | ±12 VDC |
| Prozessanschluss | 1/4" bis 3/4" Kompressionsverschraubung, modellabhängig |
| Druckgrenze | Standard: 68,9 bar, Modelle X143-X145: 34,5 bar |
| Leckrate | 1 x 10⁻⁹ sccs Helium |
| Anzeige | 3½-stelliges LCD, um 90° drehbar |
| Zertifizierung | NIST-rückführbar, CE |
