Serie L4
Robuster Schwimmschalter mit magnetischer Auslösung und Explosionsschutz
Die Serie L4 Flotect®-Schwimmschalter bietet eine zuverlässige Füllstandsüberwachung in anspruchsvollen Anwendungen. Das magnetbetätigte Design sorgt für eine lange Lebensdauer ohne bewegliche Dichtungen, Federn oder Balgkomponenten. Der robuste Aufbau erlaubt den Einsatz in explosionsgefährdeten Bereichen sowie bei hohen Drücken und Temperaturen.
Produktabbildungen
Standardansicht

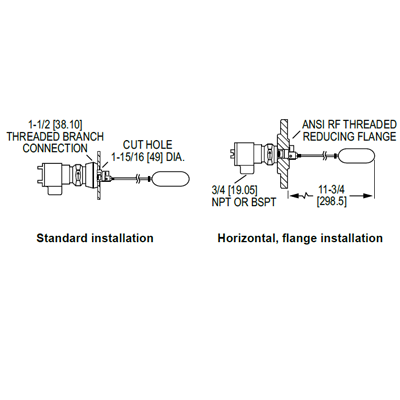

Abmessungen
Vorteile / Eigenschaften
- Magnetisch betätigter Schnappschalter für zuverlässige Schaltpunkte
- Keine Feder, kein Balg: wartungsarmer Betrieb
- Gehäuse aus Messing oder Edelstahl 316 erhältlich
- Geeignet für Anwendungen bis 138 bar (Edelstahlgehäuse)
- Ex-geschützt nach UL, CSA, ATEX und IECEx
Typische Anwendungen
- Füllstandsüberwachung in Tanks
- Direkte Pumpensteuerung
- Automatische Entleerungsprozesse
- Alarmierung bei niedrigem oder hohem Füllstand
- Wasser-/Abwassertechnik
Technische Daten
| Messmedien | Flüssigkeiten, kompatibel mit den benetzten Materialien |
|---|---|
| Wetted Materials | Schwimmer und Stange: Edelstahl 316, Gehäuse: Messing oder Edelstahl 316, Magnetanker: Edelstahl 430 (optional: 316 oder Nickel) |
| Temperaturbereich | -20 bis 135 °C (Standard), bis 204 °C mit Option MT |
| Druckgrenze | Messing: 69 bar, Edelstahl: 138 bar, Schwimmer: 6,9 bar (Standard) |
| Schaltertyp | SPDT Schnappschalter (Standard), DPDT optional |
| Elektrische Leistung | 10 A @ 125/250 VAC (UL, FM, ATEX, IECEx) |
| Gehäuseschutz | Wetterfest und explosionsgeschützt (UL, CSA, ATEX, IECEx) |
| Anschluss | 3/4" NPT oder BSPT (Option) |
| Montage | Standard: horizontal, Option: vertikal oben |
| Schalthysterese | 19 mm (Standard) |
| Min. spez. Dichte | 0,7 (Standard) |
| Gewicht | 2,07 kg |
| Zertifizierungen | CE, ATEX, CSA, FM, IECEx, UL (außer -NH Modelle) |
