Serie L6
Füllstandschalter mit kompakter Bauform und Ex-Schutz
Die Füllstandschalter der Serie L6 Flotect® sind kompakte, robuste Schwimmschalter zur zuverlässigen Anzeige des Flüssigkeitspegels in Tanks oder Leitungen. Dank ihrer kompakten Bauform und der Wahl zwischen Messing- oder Edelstahlgehäusen sind sie universell einsetzbar. Die Schwimmererkennung erfolgt berührungslos per Magnet, wodurch ein mechanisch verschleireier Betrieb gewährleistet wird. Es stehen Modelle mit internem oder externem Schwimmergehäuse zur Verfügung.
Produktabbildungen
Bild 1

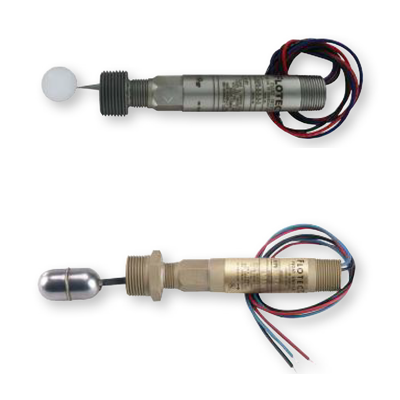

Bild 2
Vorteile / Eigenschaften
- Kompakte Bauform für einfache Wand- oder T-Stück-Montage
- Wetterfestes und explosionsgeschütztes Gehäuse
- Sensitiv für Pegeländerungen < 12 mm
- Externe Schwimmerkammer optional erhältlich
- Schwimmer aus Polypropylen oder Edelstahl
- Weitgehend wartungsfreier Betrieb durch magnetausgelöste Schaltung
Typische Anwendungen
- Pumpensteuerung zur Niveauregelung
- Automatische Tankentleerung
- Alarmierung bei Überlauf oder Niedrigstand
- Wasser- und Abwassertechnik
- Hydropneumatische Anlagen, Kessel- und Nassabscheidersysteme
Technische Daten
| Messmedien | Flüssigkeiten, kompatibel mit benetzten Materialien |
|---|---|
| Benetzte Materialien | Schwimmer: Polypropylen oder 304 Edelstahl; Gehäuse: Messing oder 303 Edelstahl |
| Temperaturbereich | -20 bis 105 °C (Standard), Option MT: bis 204 °C |
| Druckgrenze | Bis 138 bar (modellabhängig) |
| Schaltertyp | SPDT Schnappschalter (Standard), DPDT optional |
| Elektrische Leistung | 5 A @ 125/250 VAC, 5 A @ 30 VDC (modellabhängig) |
| Gehäuseschutz | Wetterfest und explosionsgeschützt, ATEX / CSA / IECEx / UL |
| Anschluss | 3/4" NPT (Standard) oder M25 BSPT (modellabhängig) |
| Prozessanschluss | 1" NPT oder BSPT, innen oder außenliegender Schwimmer |
| Montage | Horizontal mit Pfeilmarkierung nach unten |
| Min. spez. Dichte | Je nach Modell 0,5 bis 0,9 |
| Gewicht | 0,5 kg (ohne Schwimmerkammer), 0,8 kg (mit Schwimmerkammer) |
| Zertifizierungen | CE, ATEX, CSA, IECEx, KTL, UL |
