Serie F7-MQ
Multi-Station-Füllstandschalter mit bis zu vier Schaltpunkten
Der Füllstandschalter der Serie F7-MQ ist eine individuell konfigurierbare Lösung zur Mehrpunkt-Niveauregulierung. Mit bis zu vier Schaltpunkten und verschiedenen Montagematerialien eignet sich dieses Modell für eine Vielzahl industrieller Anwendungen, insbesondere bei größeren Tanks oder bei komplexen Steueranforderungen. Wahlweise stehen Schwimmer und Stangen aus Messing oder Edelstahl 316 zur Verfügung. Der Reedkontakt ist als SPST oder SPDT erhältlich.
Produktabbildungen
Standardansicht

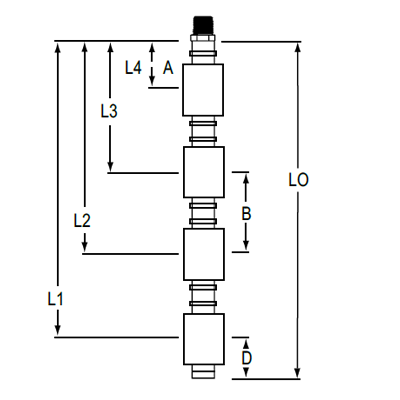

Abmessungen
Vorteile / Eigenschaften
- Bis zu vier individuell konfigurierbare Schaltpunkte
- Stablänge bis zu 1,82 m möglich
- Materialwahl: Edelstahl oder Messing
- Hohe chemische Beständigkeit und Robustheit
- Auch für turbulente oder verschmutzte Medien geeignet
Typische Anwendungen
- Wasserstandüberwachung
- Ölstandskontrolle
- Diesel- oder Kraftstofftanks
- Füllstandsregelung in Prozessbehältern
Technische Daten
| Messmedien | Kompatible Flüssigkeiten |
|---|---|
| Temperaturbereich | Wasser: -18 bis 82 °C; Öl: -40 bis 110 °C; Modell F3: bis 149 °C |
| Elektrischer Anschluss | 61 cm Anschlussleitung; #22 AWG TFE und #18 AWG polymerisch |
| Montagerichtung | Vertikal ±30° |
| Schaltertyp | SPST oder SPDT |
| Schaltleistung | SPST/SPDT: 0,17 A @ 120 VAC; 0,08 A @ 240 VAC; 0,13 A @ 120 VDC; 0,06 A @ 240 VDC |
| Prozessanschluss | 1/2" NPT, 1-1/4" NPT oder 2" NPT |
| Materialien | Schwimmer und Stange: Messing oder 316 Edelstahl |
| Schwimmertypen | F1: Buna-N, F2: Buna-N, F3: Edelstahl 316 |
| Min. spez. Dichte | F1: 0,75; F2: 0,55; F3: 0,75 |
| Max. Druck | F1/F2: 10,3 bar; F3: 51,7 bar |
| Stablänge | Max. 1,82 m |
| Zusatzausstattung | Junction Box (Option J), NEMA 4 |
