Serie 102 & 1102
Füllstandwächter mit Flanschkammer für hohe Drücke und Temperaturen
Die Füllstandswächter der Serien 102 und 1102 sind seitlich montierte Pegelschalter mit externer Kammer, die eine einfache Wartung durch abnehmbare Inspektionsplatte erlauben. Die robuste Ausführung eignet sich für den Einsatz in Druck- und Vakuumbehältern sowie in industriellen Anwendungen mit hohen Temperaturen oder aggressiven Medien.
Produktabbildungen
Standardansicht

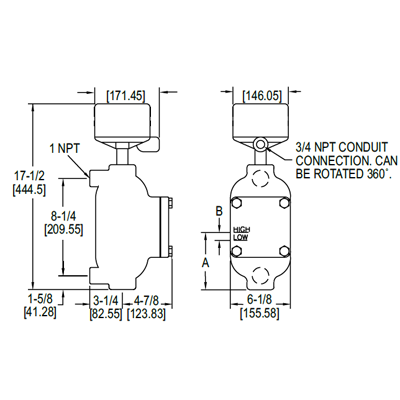

Abmessungen
Vorteile / Eigenschaften
- Flanschkammer mit Inspektionsplatte für leichte Reinigung
- Verschiedene Schaltkontakte: SPST, SPDT, DPDT, DPST
- Gehäuse aus Gusseisen, Stahlguss oder Edelstahl 316
- Wahlweise mit Zündschutz: wetterfest, explosionsgeschützt, Dampf-dicht
- Wartungsfreundlich durch 4-Bolzen-Deckel ohne Demontage der Rohrleitung
Typische Anwendungen
- Druck- oder Vakuumbehälter
- Chemie- und Prozessindustrie
- Kraftwerke (Dampf und elektrisch)
- Hydraulikspeicher
- Vapor-Liquid-Separators, Scrubber
- Ölanlagen und Lagertanks
Technische Daten
| Messmedien | Kompatible Flüssigkeiten (Gusseisen nicht für brennbare oder toxische Stoffe) |
|---|---|
| Gehäusematerial | Gusseisen, Stahlguss oder Edelstahl 316 |
| Schwimmer / Innenteile | 303, 304, 316 oder 430 Edelstahl |
| Temperaturgrenze | Umgebung: 100 °C / Medium: 218 °C |
| Druckgrenze | Standard: 20,7 bar, optional: 27,6 bar |
| Wiederholgenauigkeit | ±6,4 mm |
| Schaltertypen | SPDT Schnappkontakt, hermetisch versiegelt oder Quecksilberkontakt |
| Elektrische Belastung | Bis 12 A / 120 VAC (je nach Kontaktart) |
| Prozessanschluss | 3x 1" NPT (seitlich/seitlich oder seitlich/unten) |
| Gehäuseschutz | NEMA 4X (IP66), optional Ex-Schutz |
| Spez. Gewicht | Serie 102: min. 0,60 / Serie 1102: min. 0,40 |
| Montage | Vertikal |
| Justierung des Schaltpunkts | ±25,4 mm |
| Gewicht | 15,9 kg |
