Serie OLS
Optischer Füllstandschalter mit LED-Anzeige - keine beweglichen Teile
Die optischen Füllstandsschalter der Serie OLS erkennen das Vorhandensein oder Fehlen von Flüssigkeit durch infrarotes Licht, das durch eine Prismalinse reflektiert wird. Sie zeichnen sich durch kompakte Bauweise, hohe Zuverlässigkeit und Wartungsfreiheit aus, da keine beweglichen Teile verbaut sind. Die LED-Anzeigen zeigen den Schaltzustand direkt am Gerät an.
Produktabbildungen
Bild 1

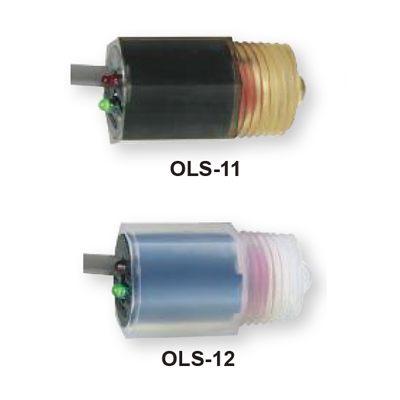

Bild 2
Vorteile / Eigenschaften
- Schnelle Reaktion ohne bewegliche Teile
- Helle LED-Anzeige (grün/rot) für Lokalanzeige
- Drei Materialoptionen: Edelstahl 316, Polysulfon und PFA
- Kompakte Bauweise für horizontale oder vertikale Montage
Typische Anwendungen
- Lebensmittel- und Getränkeindustrie
- Flüssigkeitsspeichertanks
- Hydrauliksysteme
- Pharmazeutische Systeme
- Klimaanlagen
- Sammelbecken
Technische Daten
| Messmedien | Nichtbeschichtende, kompatible Flüssigkeiten |
|---|---|
| Wetted Materials | OLS-10: 316 Edelstahl / Polysulfon OLS-11: Polysulfon OLS-12: PFA |
| Temperaturbereich | OLS-10, 11: Medium max. 93,3 °C / Umgebung max. 79,4 °C OLS-12: 48,9 °C |
| Druckgrenze | OLS-10: 69 bar / OLS-11, 12: 13,8 bar |
| Wiederholgenauigkeit | ±0,5 mm |
| Schaltertyp | NPN Open Collector |
| Versorgungsspannung | 10-28 VDC |
| Ausgangssignal | Max. 28 VDC, Max. Stromsenke 100 mA |
| Stromaufnahme | Max. 35 mA |
| Elektrischer Anschluss | 965 mm, 3-adriges Kabel (AWG 22) |
| Prozessanschluss | 1/2" NPT (männlich) |
| Montage | Vertikal oder horizontal |
| Spezifisches Gewicht | Keine Mindestanforderung |
| Gewicht | 85 g |
