Serie B-190
Füllstandwächter mit Tauchkörper und einstellbarem Schaltpunkt
Der Füllstandswächter der Serie B-190 arbeitet mit einem oben montierten Tauchkörper, dessen Gewicht durch Auftrieb bei steigendem Füllstand abnimmt. Dadurch wird die Federkraft reduziert und der Schalter ausgelöst. Die robuste Konstruktion erlaubt den Einsatz in aggressiven, viskosen oder turbulenten Medien. Die Serie bietet verschiedene Schaltkontakte, spezifische Dichten, Kabellängen und Anschlussoptionen.
Produktabbildungen
Standardansicht

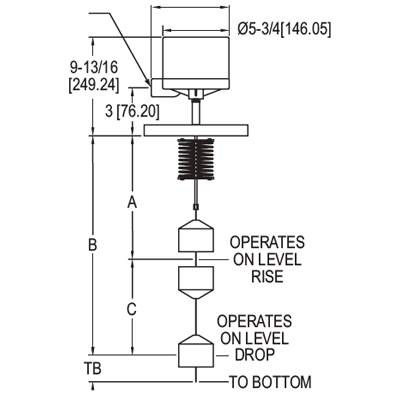

Abmessungen
Vorteile / Eigenschaften
- Oben montierte Bauweise mit einstellbarem Schaltpunkt
- Keine Beeinflussung durch Turbulenzen oder Druck
- Geeignet für viskose oder verschmutzte Flüssigkeiten
- Robuste Tauchkörper aus Porzellan, Edelstahl oder Graphit
- Optional mit hermetisch versiegeltem Schalter oder Zündschutz
Typische Anwendungen
- Pumpstationen
- Schaumbildende oder viskose Medien
- Kläranlagen und Abwassertechnik
- Lack- und Farbanlagen
- Schweröl-Raffinerien
- Kraftwerke und Chemieanlagen
Technische Daten
| Messmedien | Kompatible Flüssigkeiten |
|---|---|
| Benetzte Materialien | 316 SS, optional Inconel®; Tauchkörper aus Porzellan, Edelstahl oder Graphit |
| Temperaturbereich | 0 bis 93 °C |
| Druckgrenze | 8,6 bar (125 psig), höhere Werte optional |
| Gehäuseschutz | NEMA 4X; optional explosionsgeschützt |
| Schaltertypen | SPDT (Standard), hermetisch versiegelt, Quecksilber, optional DPDT oder 2-stufig |
| Elektrische Belastung |
Snap: 12 A @ 120 VAC, 5 A @ 240 VAC Hermetisch: 5 A @ 120/240 VAC, 5 A @ 30 VDC Quecksilber: 4 A @ 120 VAC/DC, 2 A @ 240 VAC/DC |
| Elektrischer Anschluss | Schraubklemmen |
| Prozessanschluss | 4" 125 Gusseisenflansch (weitere Varianten verfügbar) |
| Montage | Vertikal (von oben) |
| Schaltpunkteinstellung | Über Position der Tauchkörper einstellbar |
| Deadband | Ebenso einstellbar |
| Spezifisches Gewicht | 0,5 bis 1,2 (werkseitig voreingestellt) |
| Kabellänge | 3 m Standard, bis 30,5 m optional |
| Gewicht | 11,34 kg |
