Serie CLS2
Kapazitiver Füllstandschalter für Flüssigkeiten, Pulver und Schüttgüter
Der kapazitive Füllstandsschalter der Serie CLS2 eignet sich zur Erkennung von Füllständen in Flüssigkeiten, Pulvern oder Schüttgütern. Das Gerät bietet automatische Kalibrierung, hohe chemische Beständigkeit durch PVDF- und Edelstahl-Bauteile sowie eine robuste Ausführung mit IP66-Schutz.
Produktabbildungen
Standardansicht

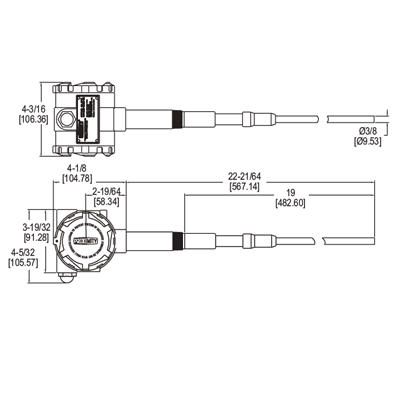

Abmessungen
Vorteile / Eigenschaften
- Keine beweglichen Teile - kein Verschleiß, keine Verklemmung
- Automatische Kalibrierung per Magnetknopf ohne Öffnung des Gehäuses
- LED-Anzeige für Schaltstatus
- Geeignet für aggressive, beschichtende oder haftende Medien
- Einsetzbar für Medien mit verschiedenen Dielektrizitätskonstanten (z. B. Öl/Wasser)
- Failsafe-Schaltung einstellbar bei Stromausfall (NO/NC)
- Schaltpunktanpassung durch Längenveränderung der Sonde
- Sensitivität mit 8 Stufen einstellbar (1–20 pF)
Typische Anwendungen
- Abwasser- und Kläranlagen
- Lebensmittel- und Getränkeindustrie
- Pharmazeutische Prozesse
- Silos für Pulver und Granulate
- Dampferzeuger und Kesselanlagen
- Behandlung von Säuren und Laugen
Technische Daten
| Messmedien | Flüssigkeiten, Pulver und Schüttgüter |
|---|---|
| Benetzte Materialien | 316 Edelstahl, PVDF |
| Temperaturbereich | Umgebung: -40 bis 85 °C; Prozess: -40 bis 121 °C |
| Druckgrenze | 25 bar (365 psi) |
| Gehäuseschutz | NEMA 4X (IP66) |
| Schaltertyp | DPDT (2 x Wechsler) |
| Elektrische Belastung | 8 A @ 120/240 VAC; 30 VDC; 1/2 HP @ 120 VAC; 1/4 HP @ 240 VAC |
| Versorgungsspannung | 12–240 VAC/DC |
| Leistungsaufnahme | 2,8 W max. |
| Elektrischer Anschluss | 1/2" NPT Leitungseinlass, Schraubklemmen, abnehmbar |
| Montage | Vertikal oder horizontal |
| Schaltpunkt | Erfassung bei Mediumkontakt; einstellbar durch Kürzen/Verlängern der Sonde |
| Ansprechzeit | 0,2 s |
| Verzögerung | 0–60 s einstellbar |
| Empfindlichkeit | 8 Stufen (1, 2, 4, 6, 8, 10, 14, 20 pF) |
| EMV-Schutz | Statisch/Funk, abgeschirmt gegen Mobilfunk u. ä. |
| Zulassungen | cULus |
